Step by step stavba

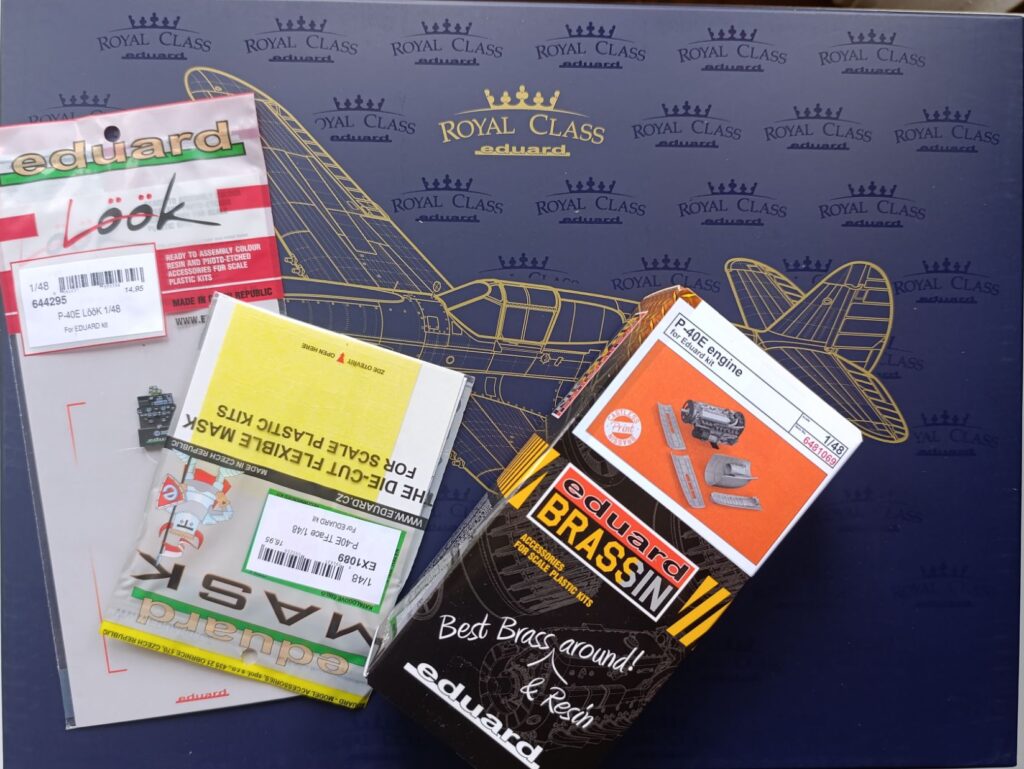

Včera přišlo poštou, respektive Balíkovnou Cela sestava tedy nejen samotná stavebnice ale i doplňky: T face mask, Löök palubka a brassin motor.

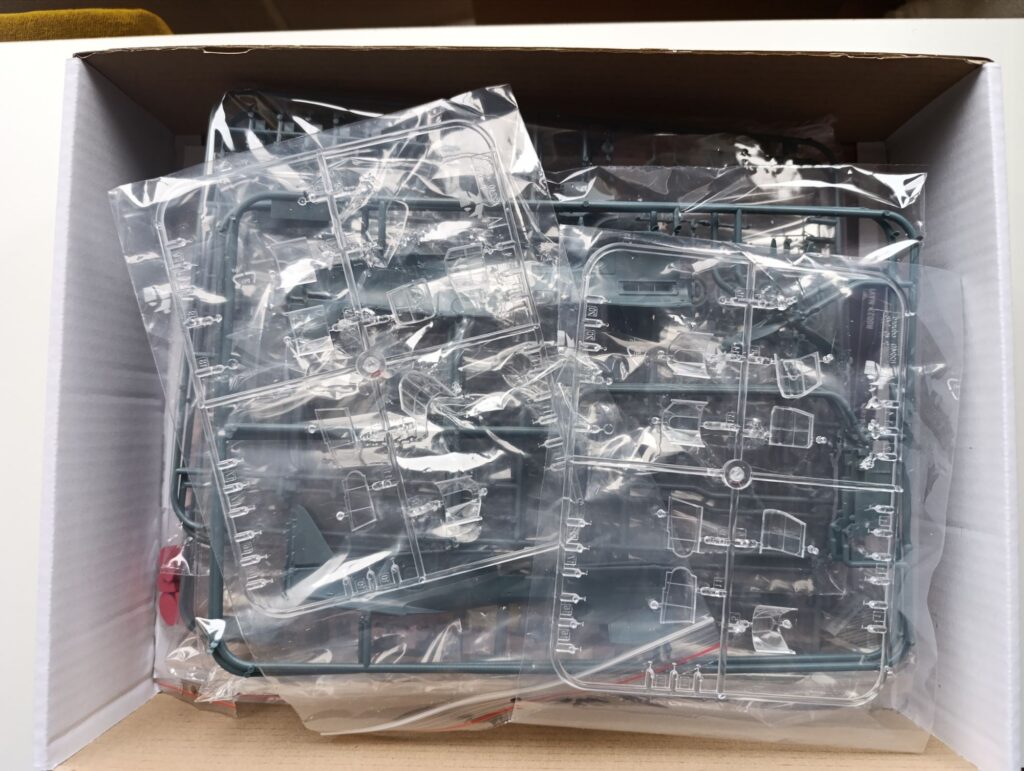

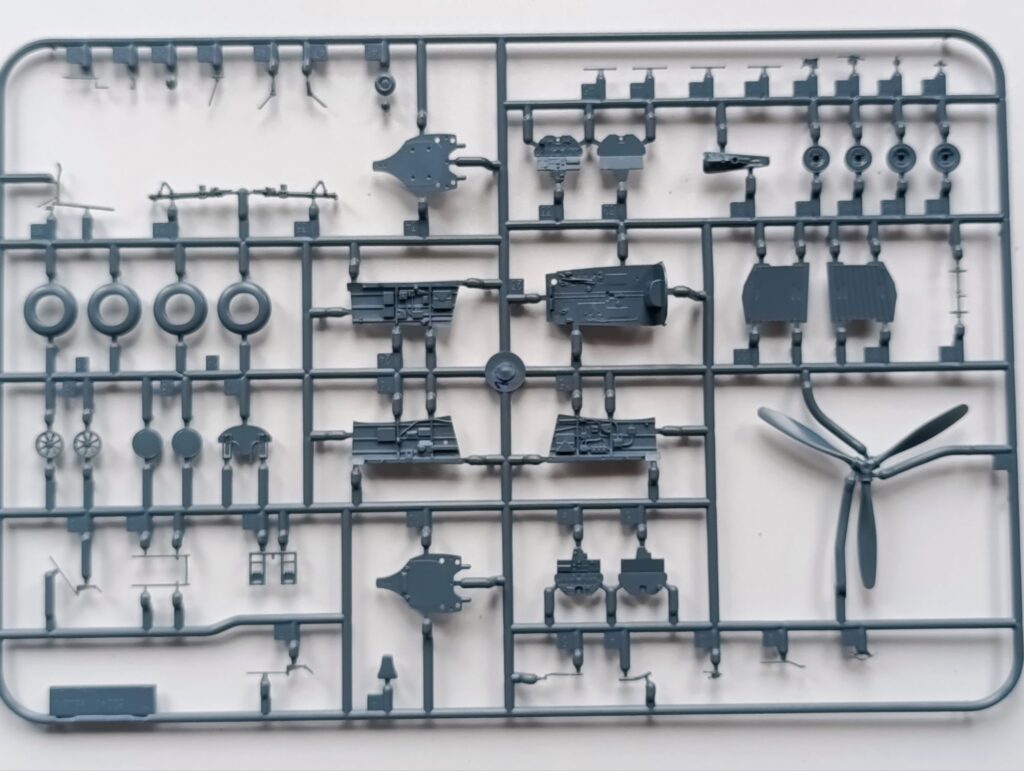

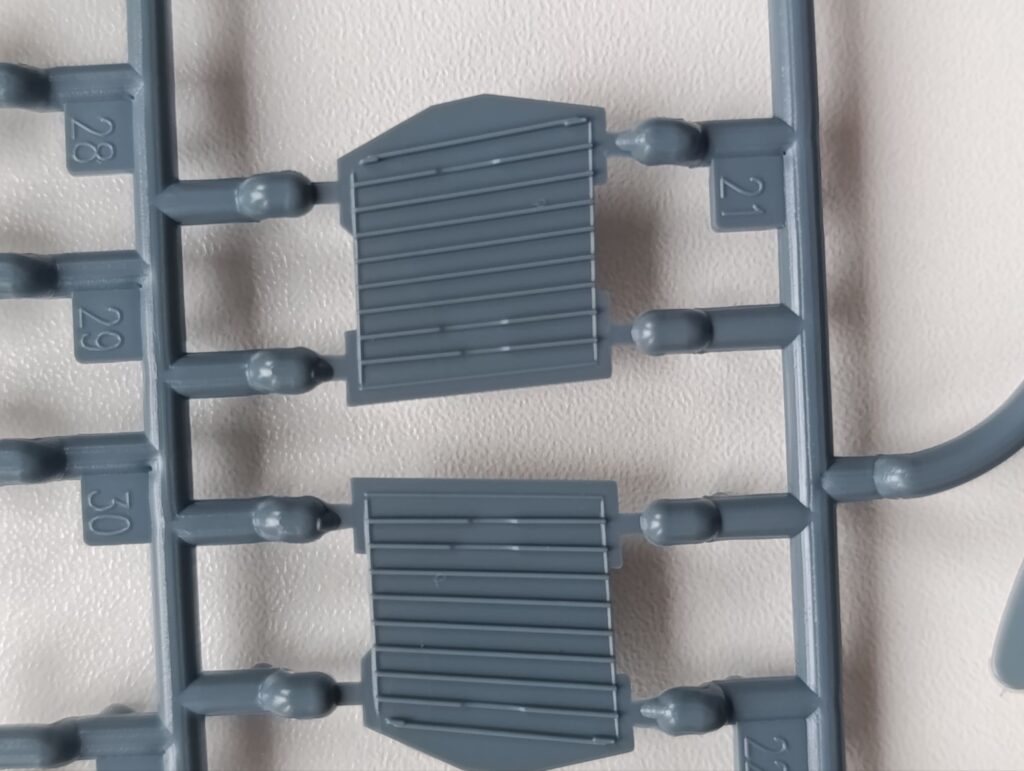

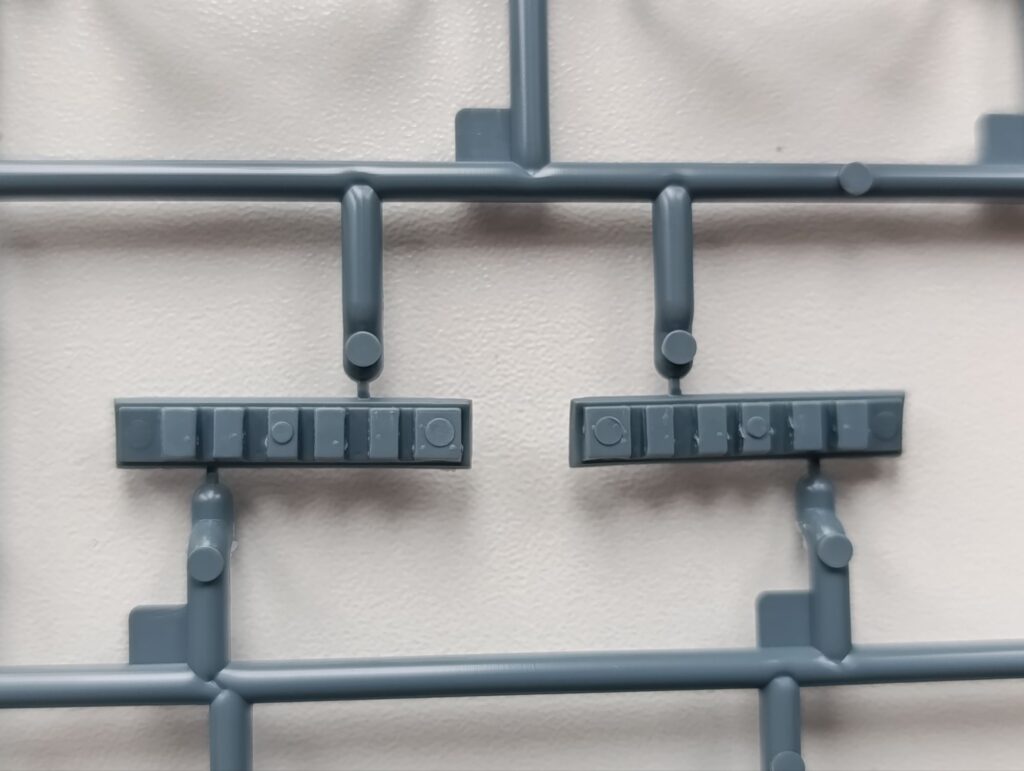

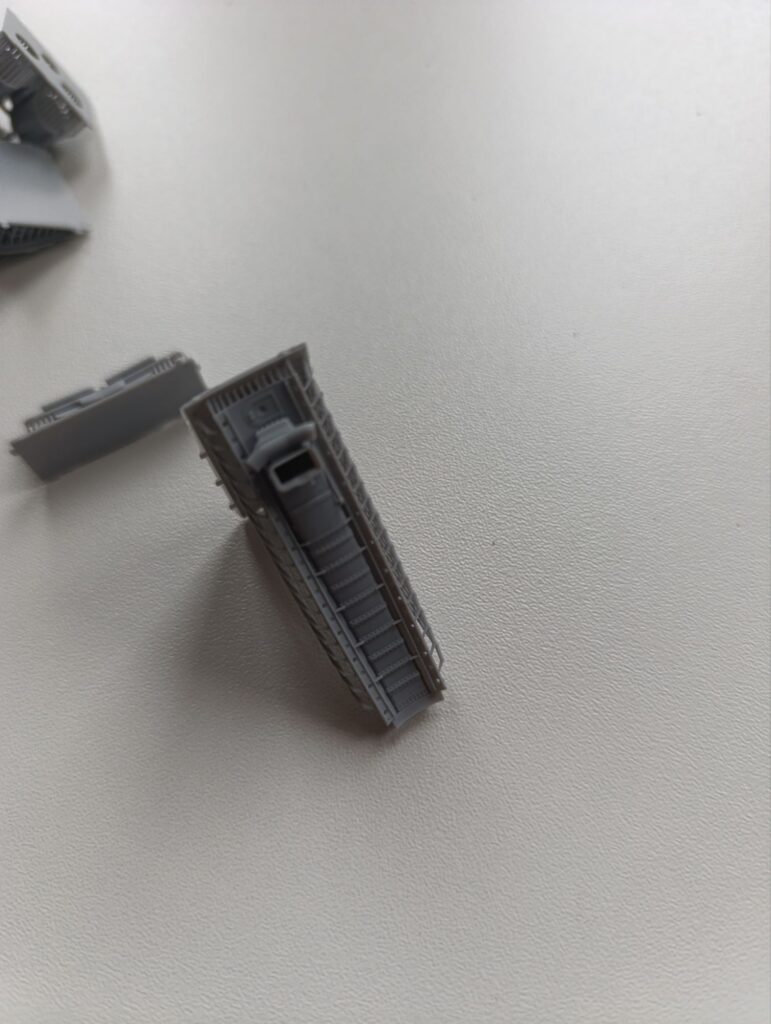

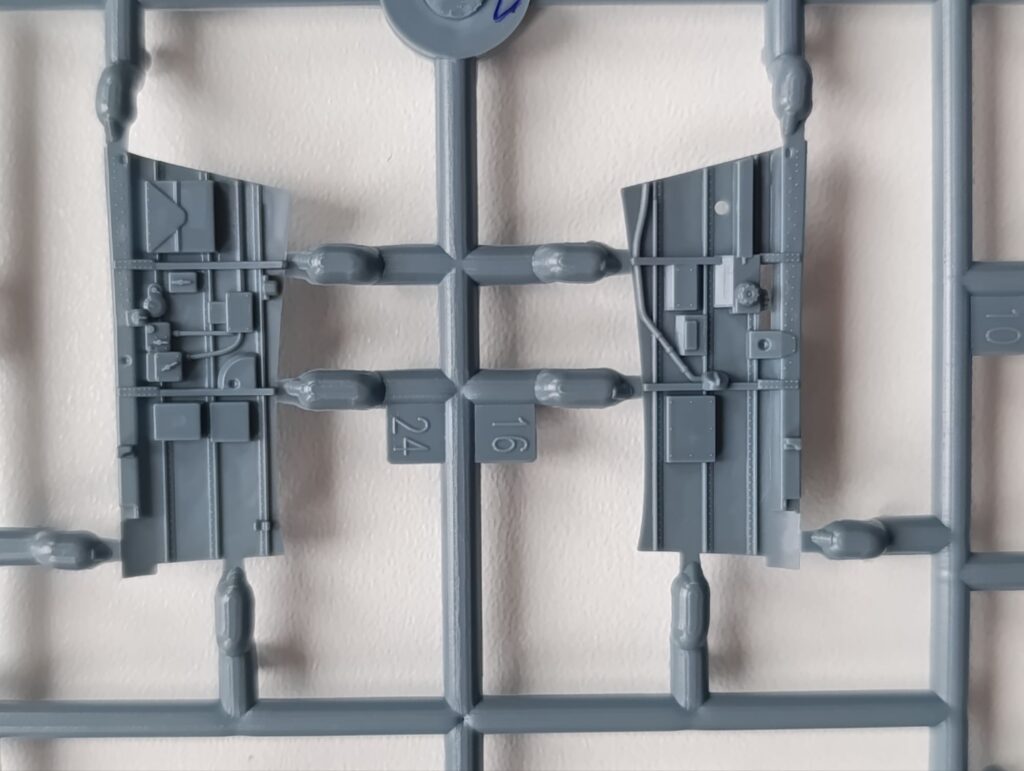

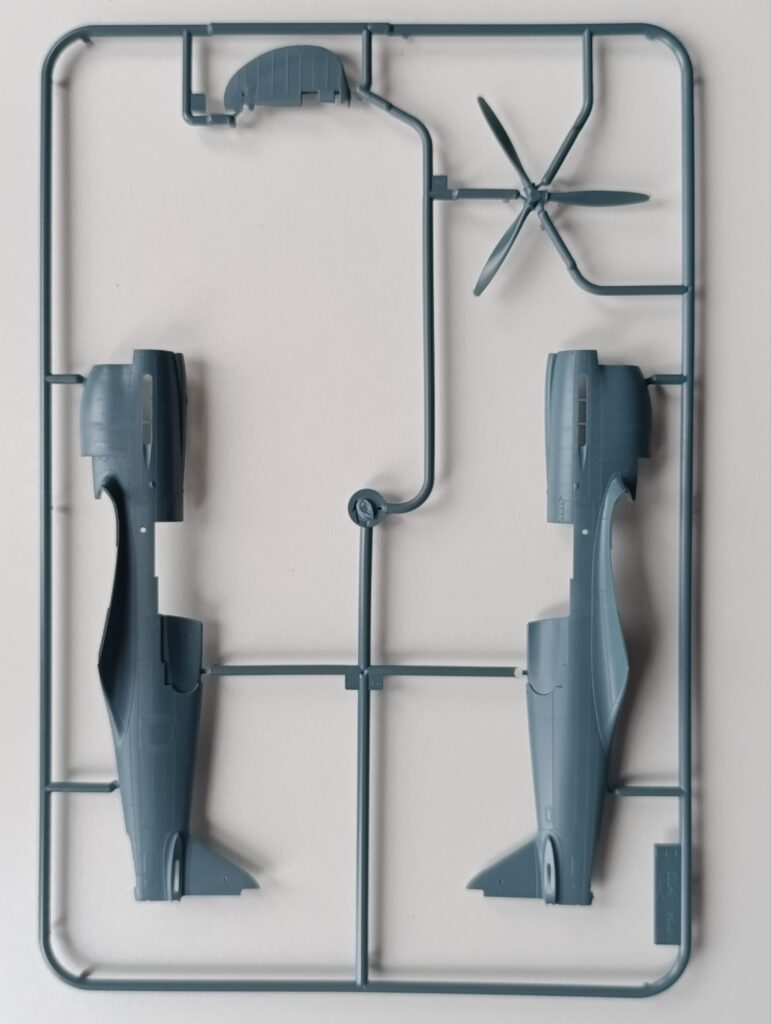

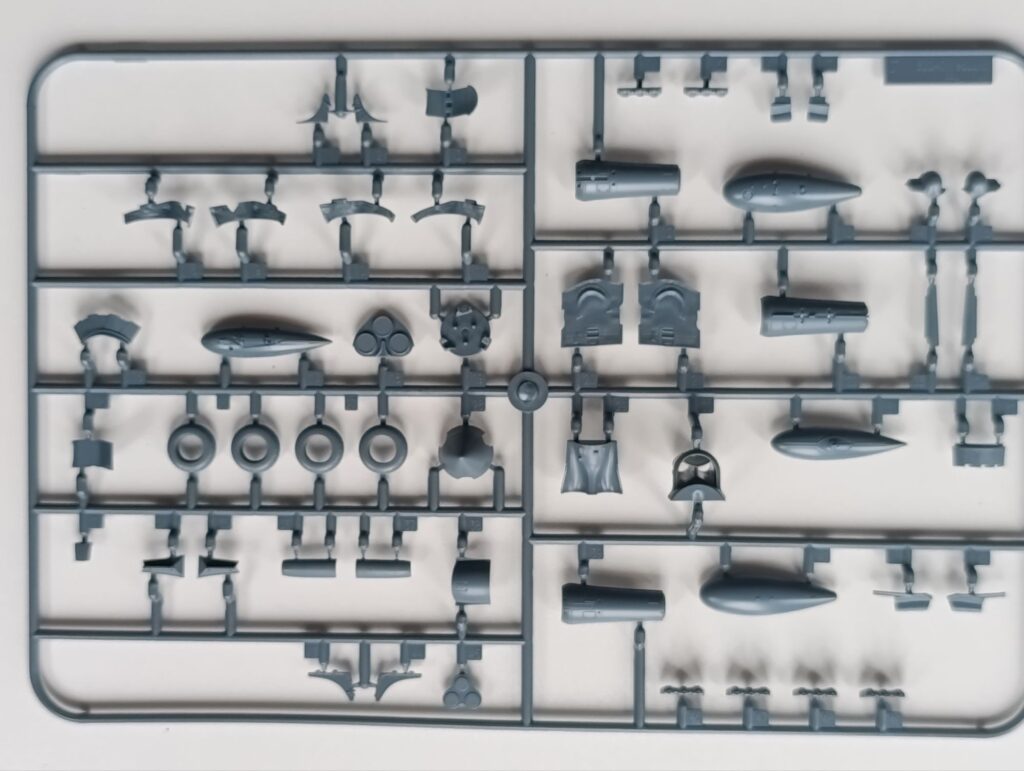

Nejdříve seznámení se samotnou stavebnicí

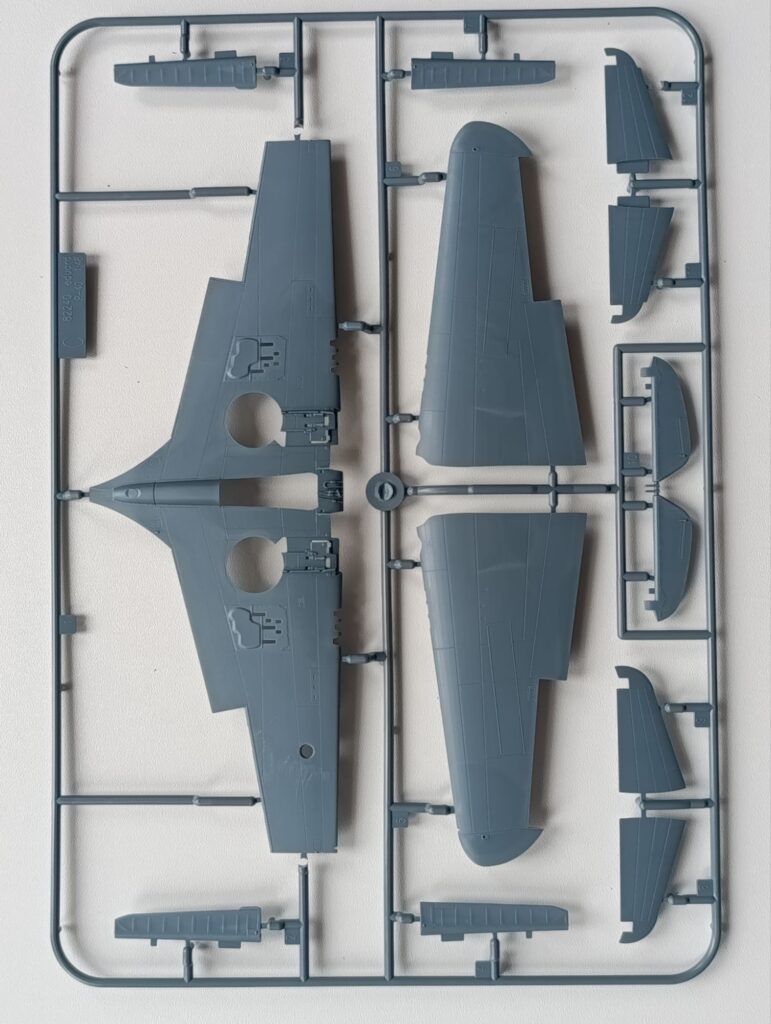

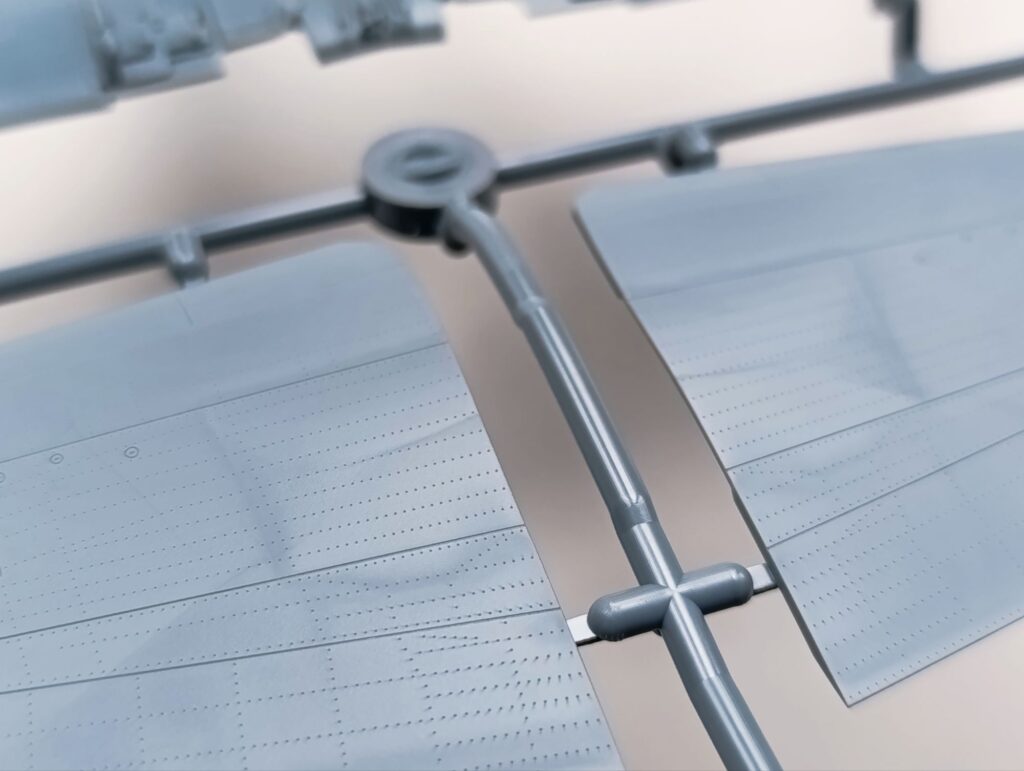

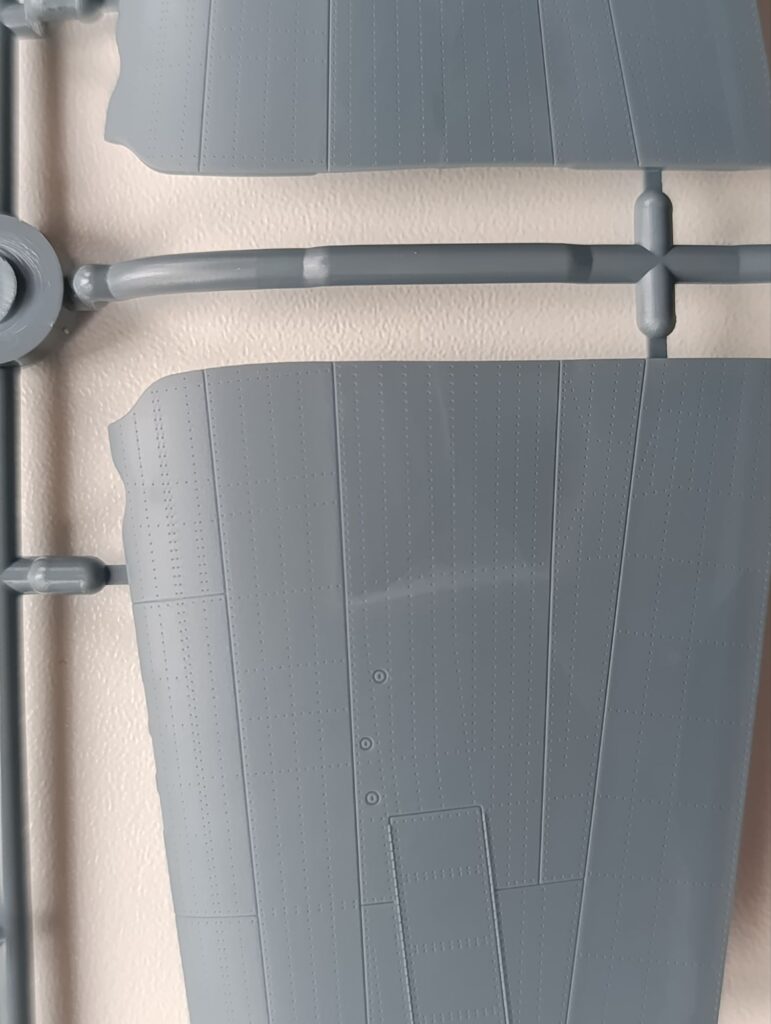

Trochu mě zarazilo lehké „mapování“ na výlisku křídel

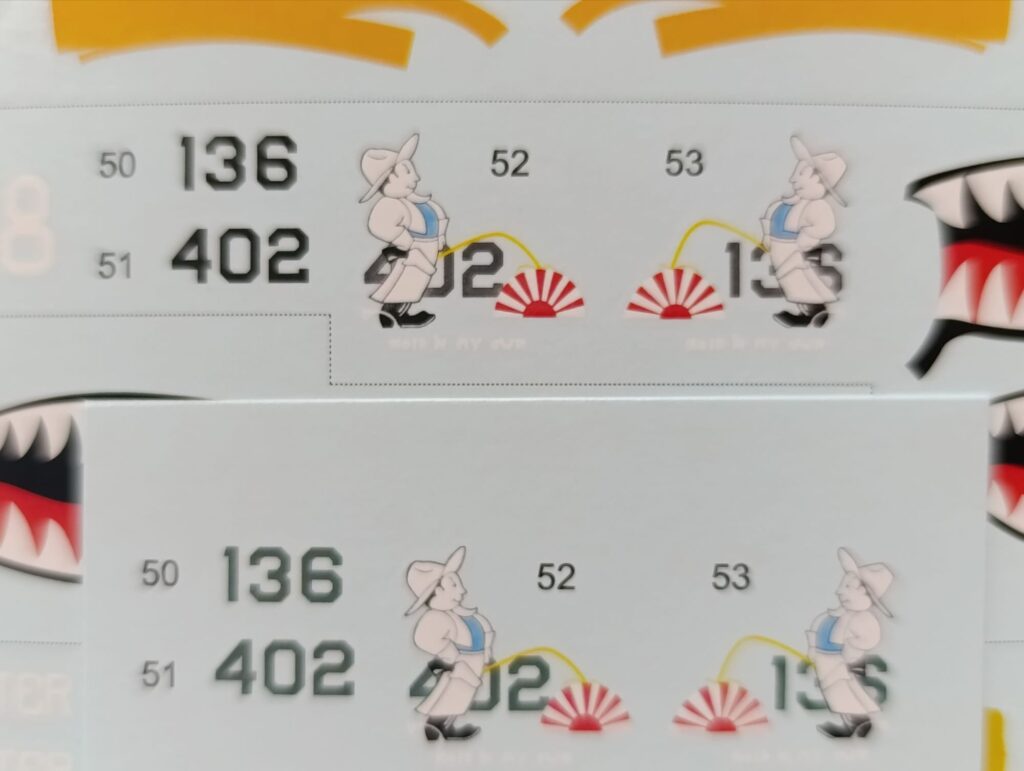

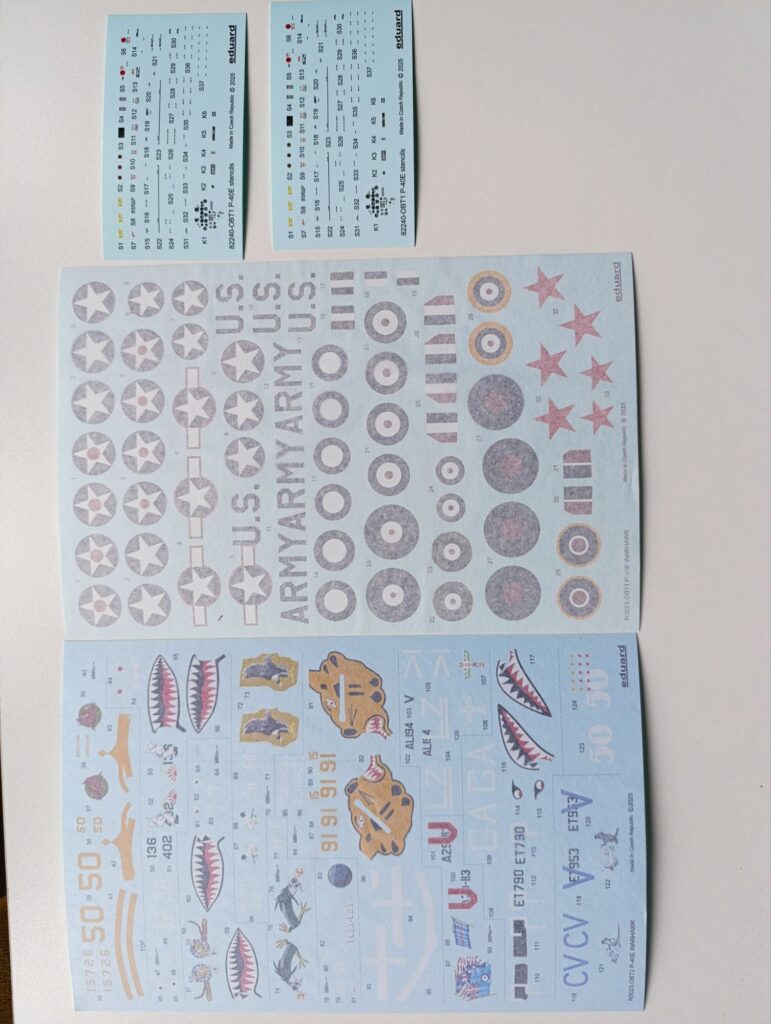

v obtiscích je errata , náhradní obtisky mají tmavě zelené čísla
Doplňky

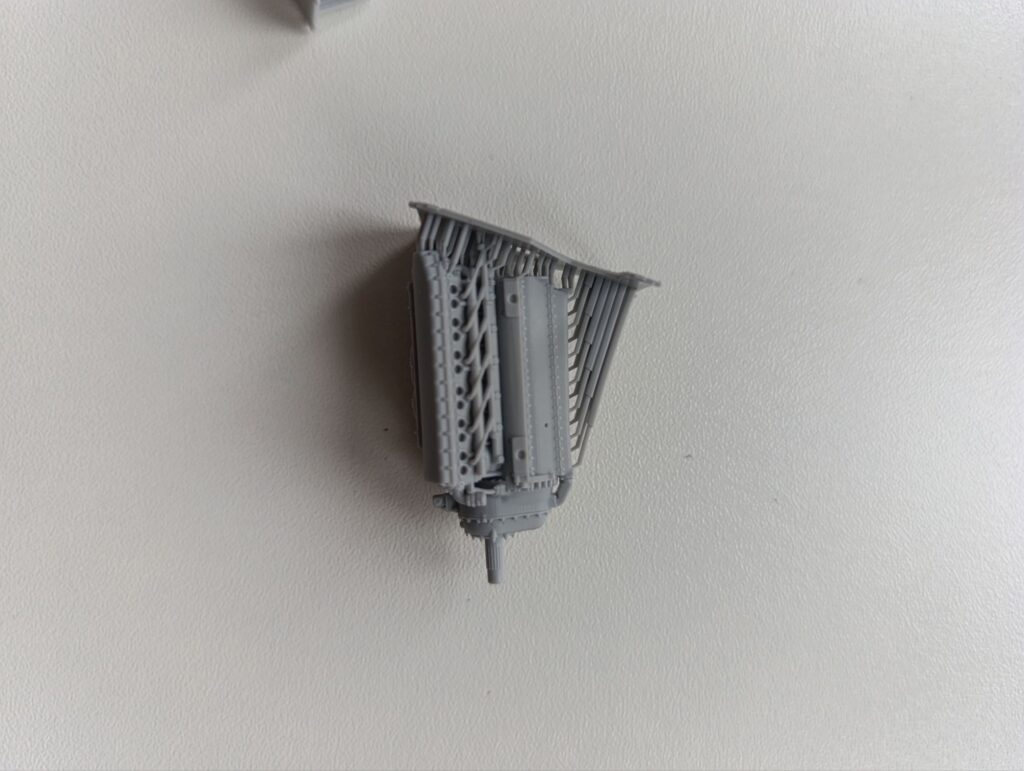

Motor je sice stále označován jako Brassin, ale je kompletně 3D. Tím je snížen počet dílů na minimum současně podle návodů se sníží i „drátkování“.

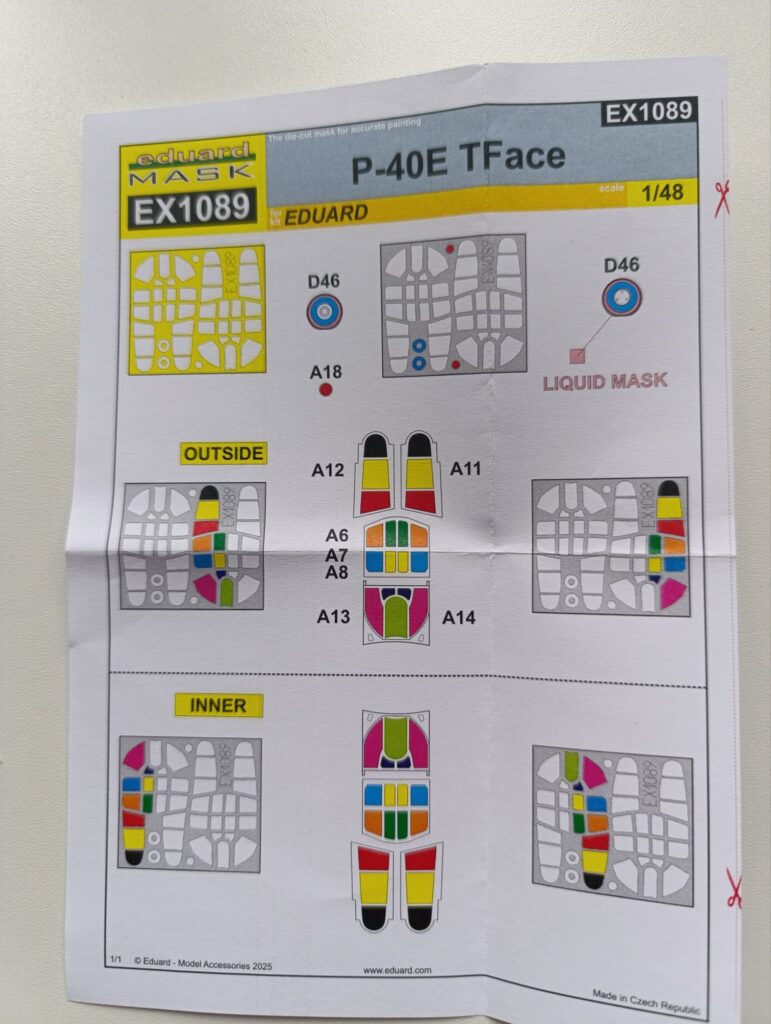

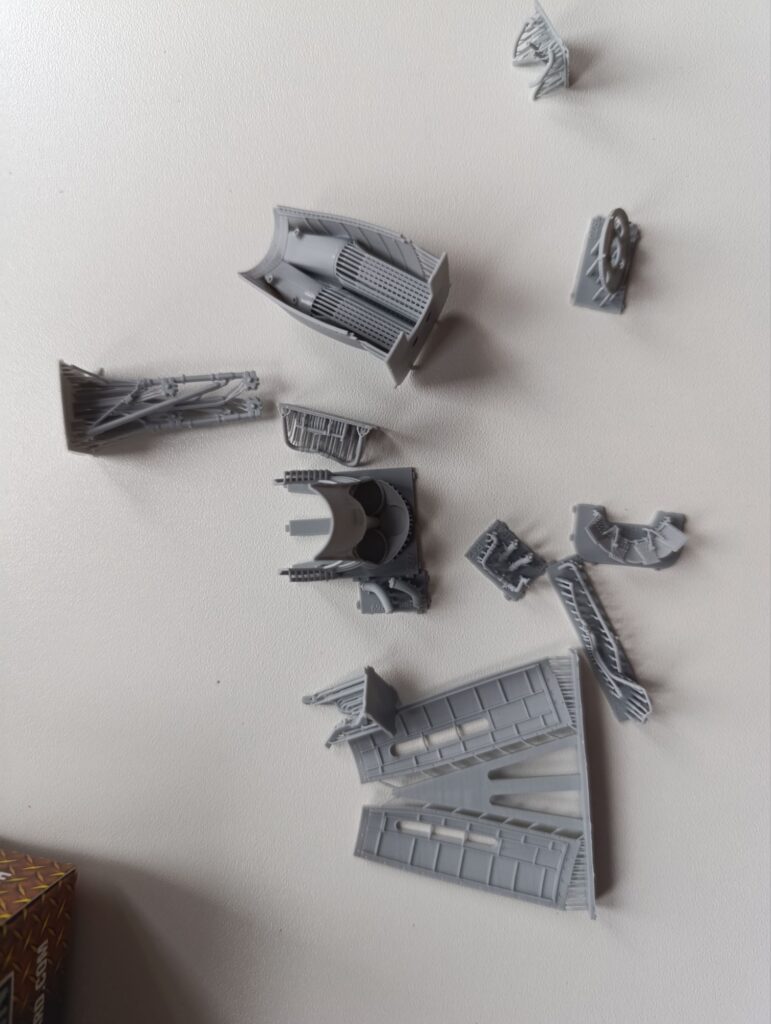

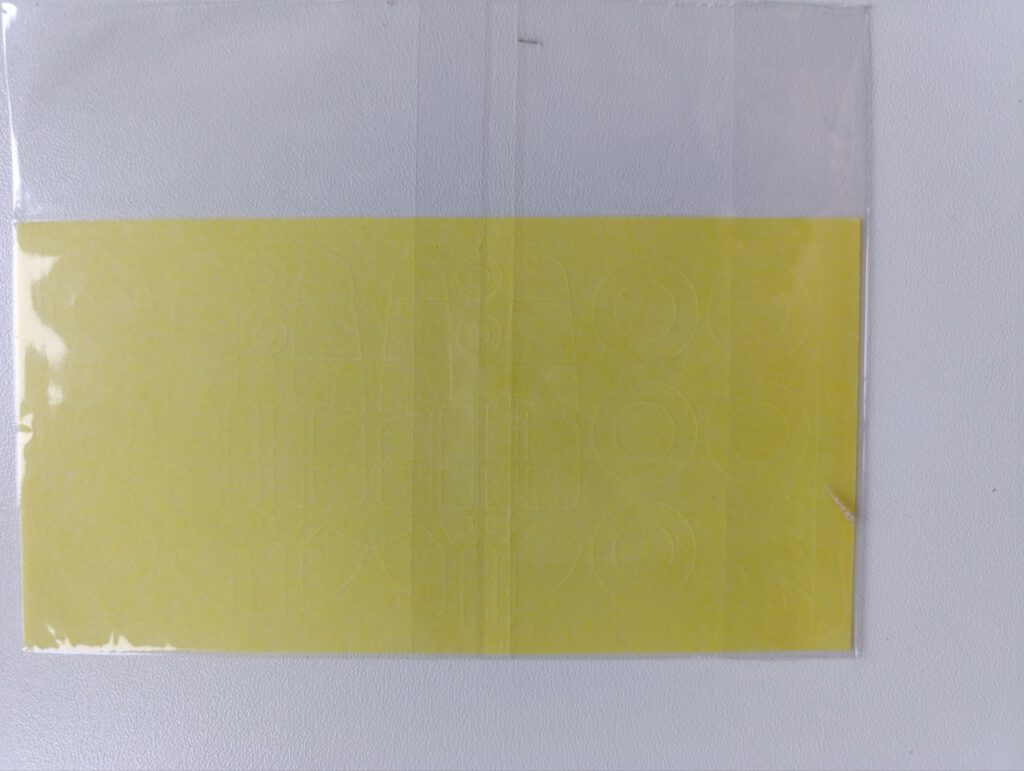

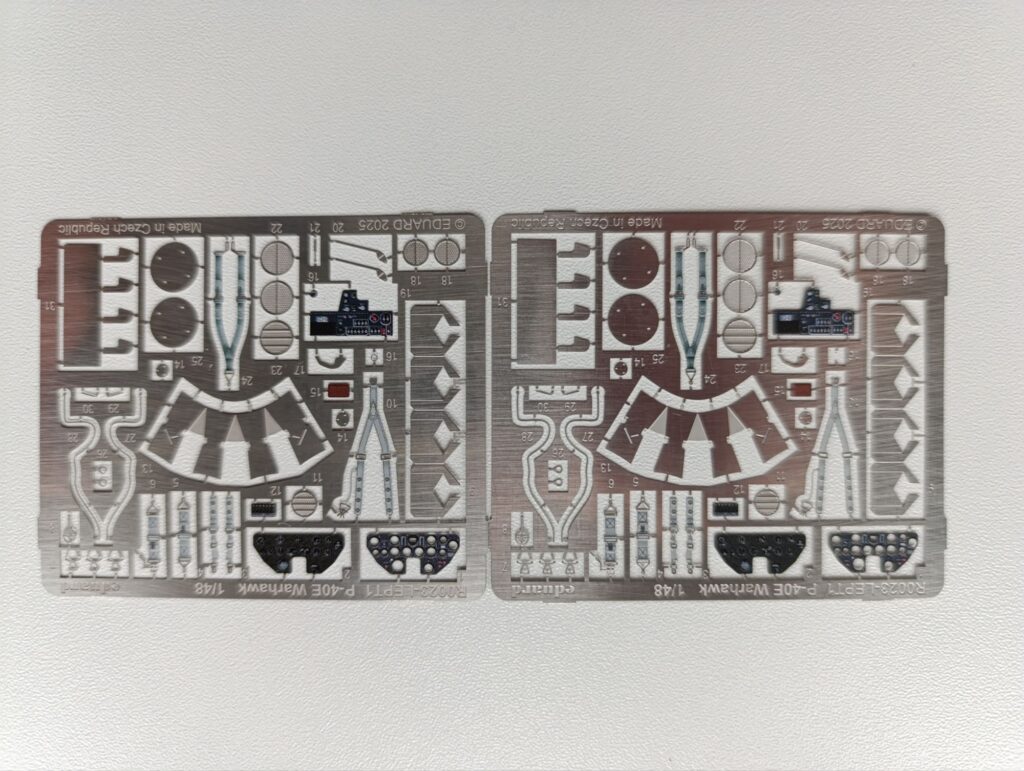

TFace – rozsah asi ukáže spíše návod:
Löök palubka má naznačené zadní strany „budíků“

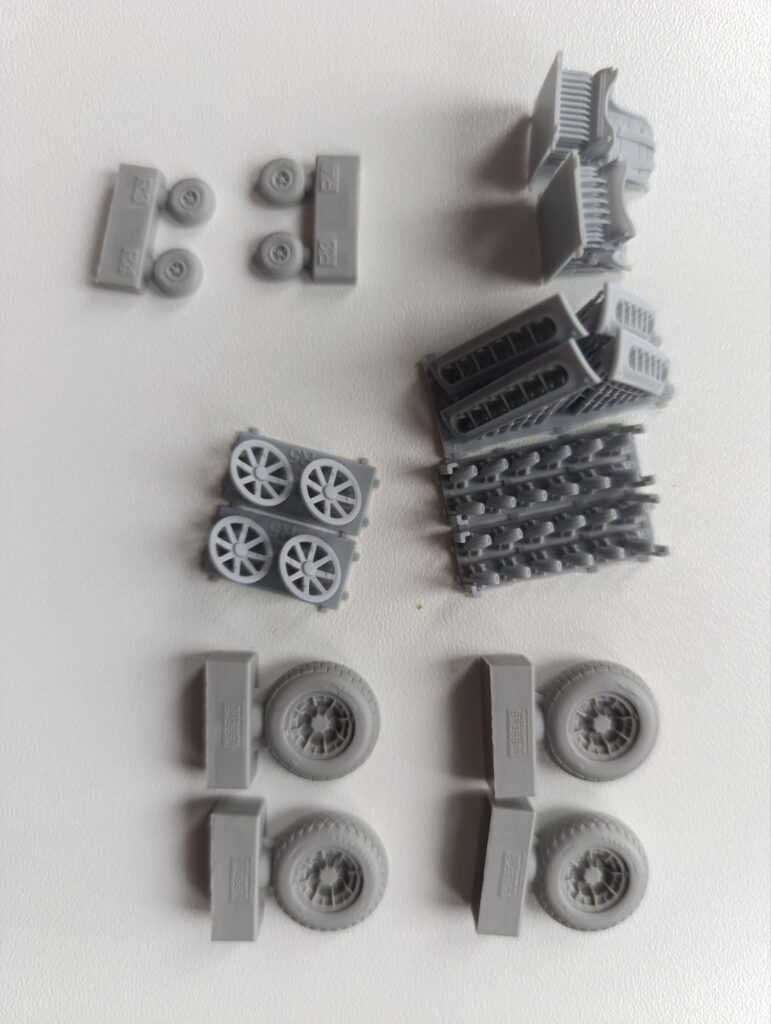

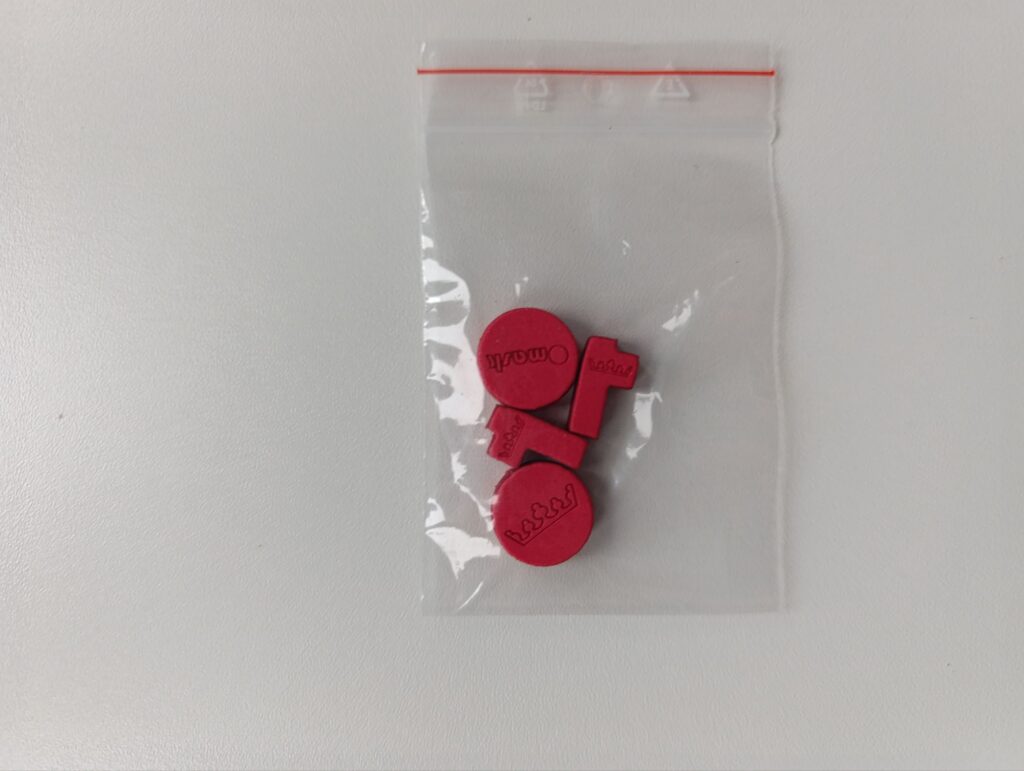

Ucpávky podvozkových šachet najdou uplatnění i v budoucích dalších stavbách
Jo abych nezapomněl, jsou tam i dvě blbosti, které možná někoho potěší, magnetka a print.
STAVBA

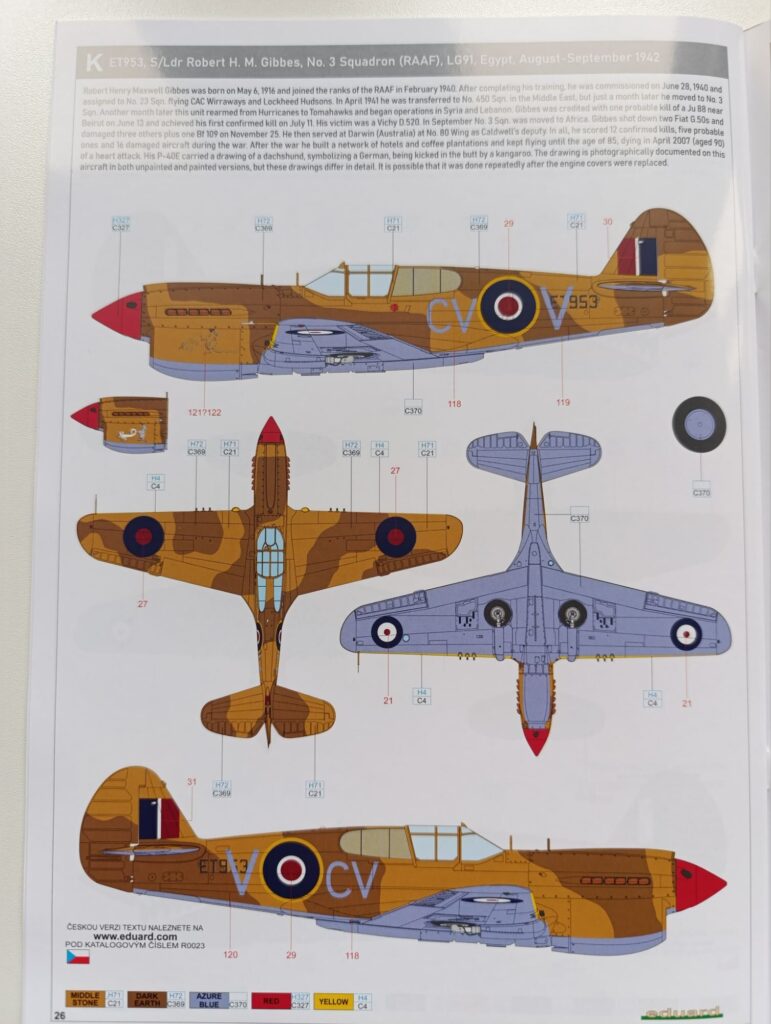

Vzhledem k tomu, že chci stavět P-40 i s motorem, je výběr předlohy po čertu složitý. velká příď Warhawka přímo lákal k tvorbě noseartů. Zejména žraločí tlamy jsou naprosto typické. Proto kamuflážní schéma K.
Zde se nabízí dvě varianty jezevčíka s klokanem já podle fotky volím tu černou:
Úprava trupů pro instalaci motorové sestavy.
Pátek 17.1.2025
Zahájení stavby. Současně budu pracovat na více podsekcich.

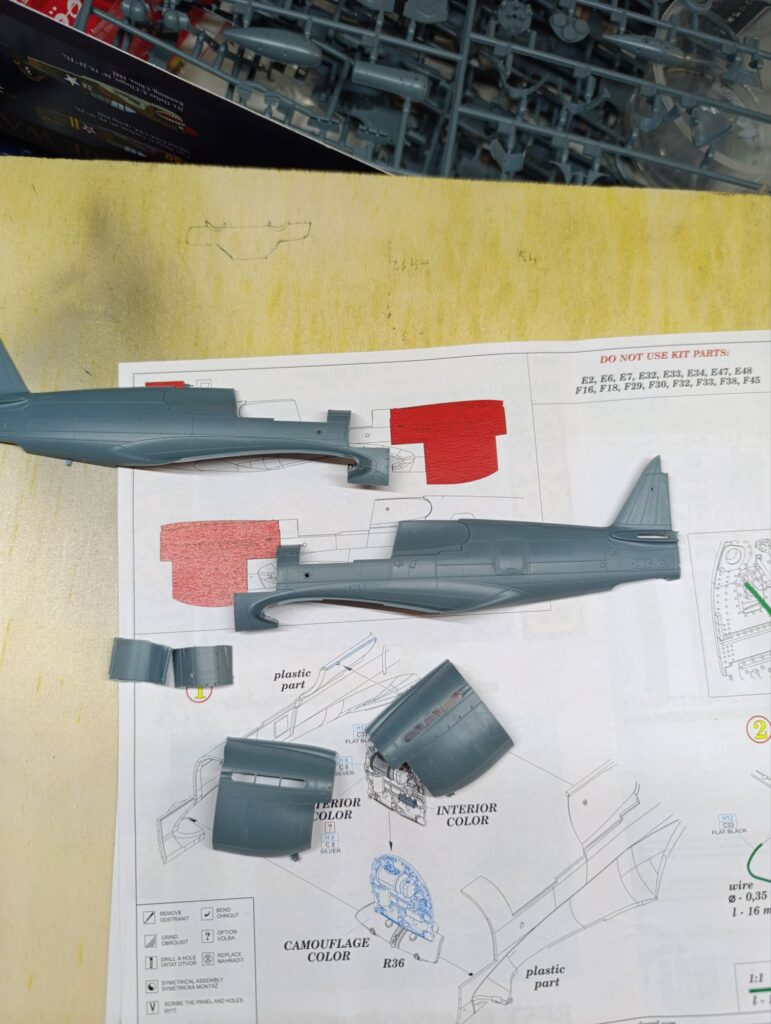

První bylo uříznout přídě pro realizaci otevřeného motoru. Není to složité jen horní plát před kabinou mírně přečnívá boční hranu řezu.

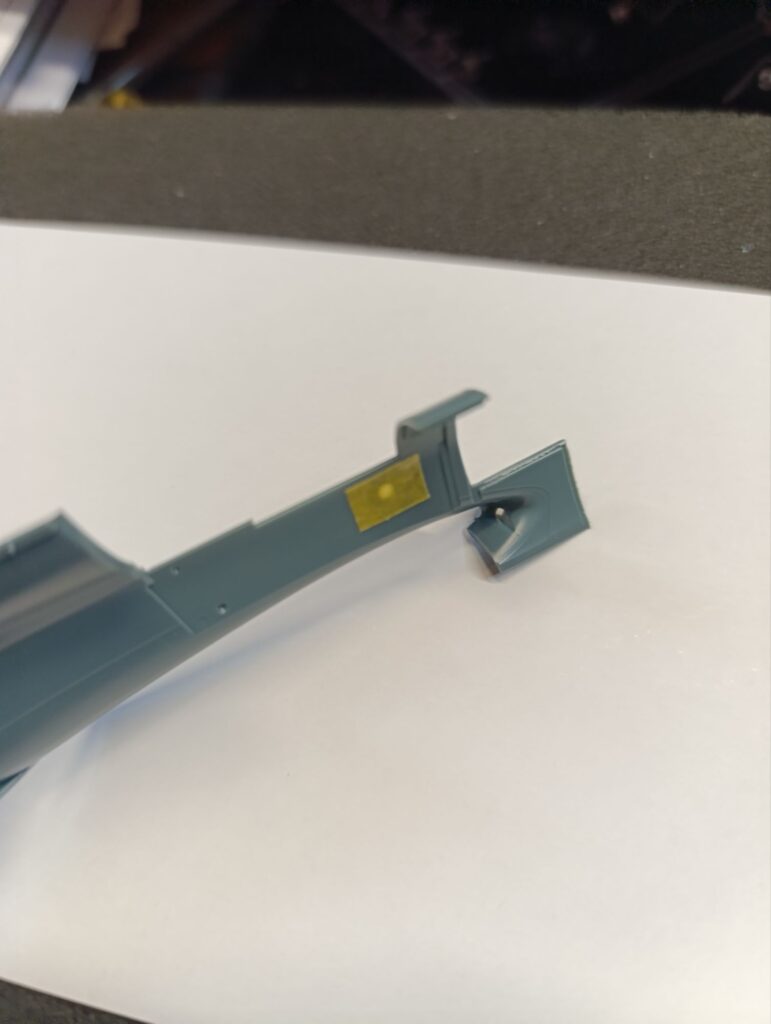

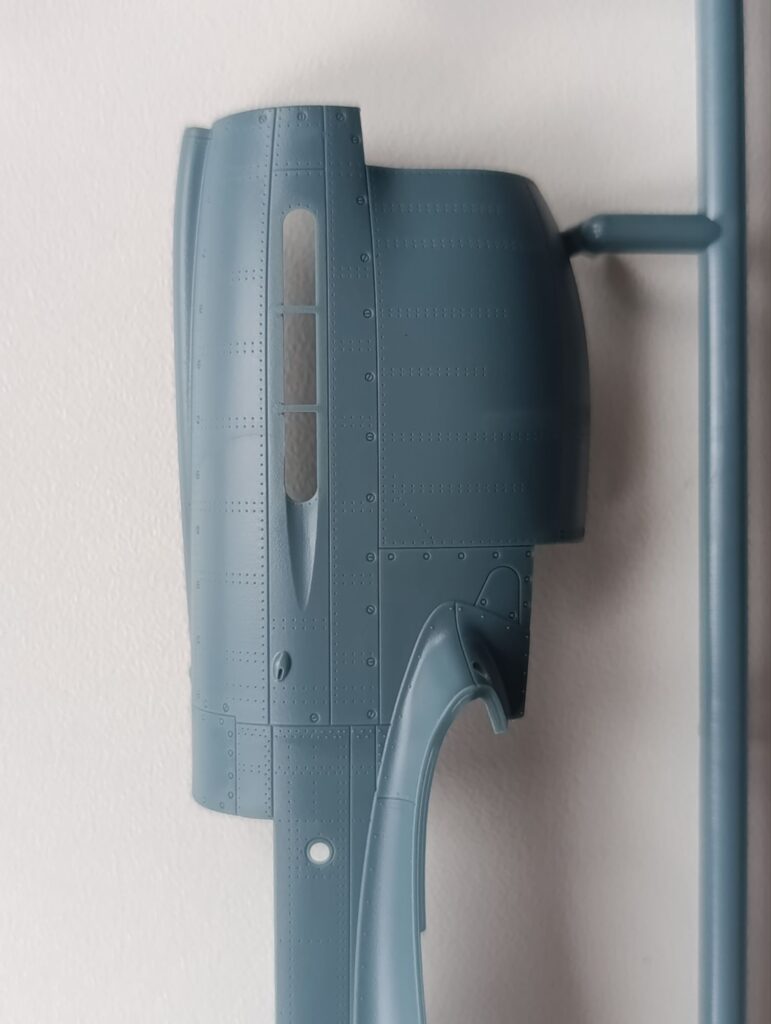

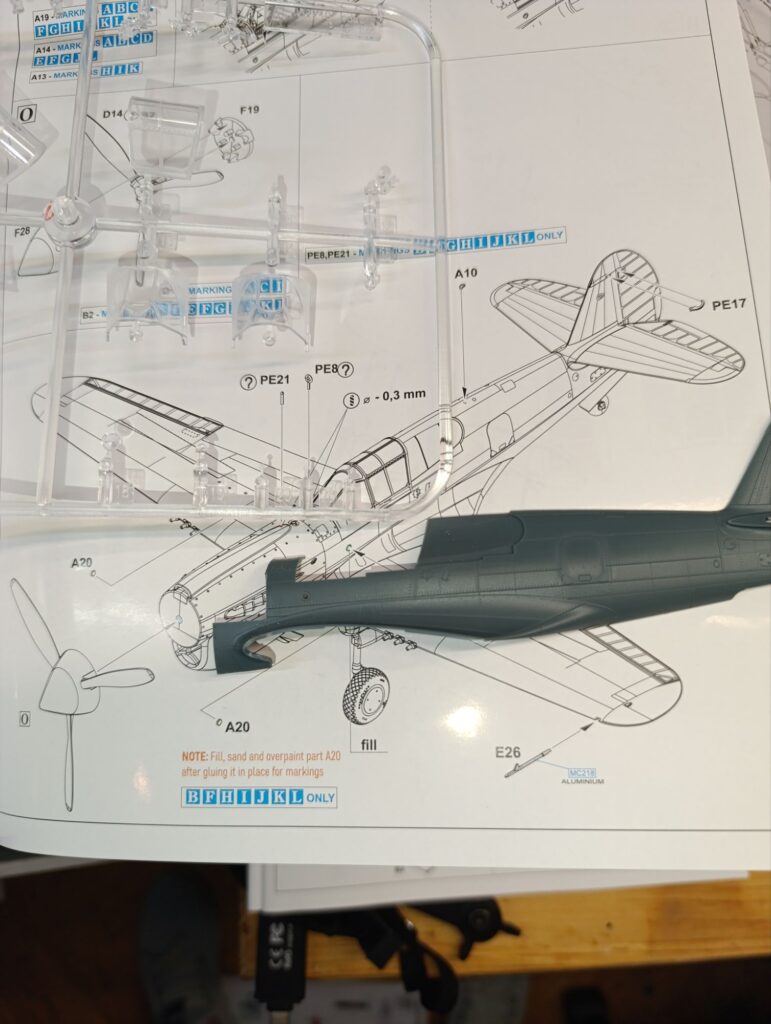

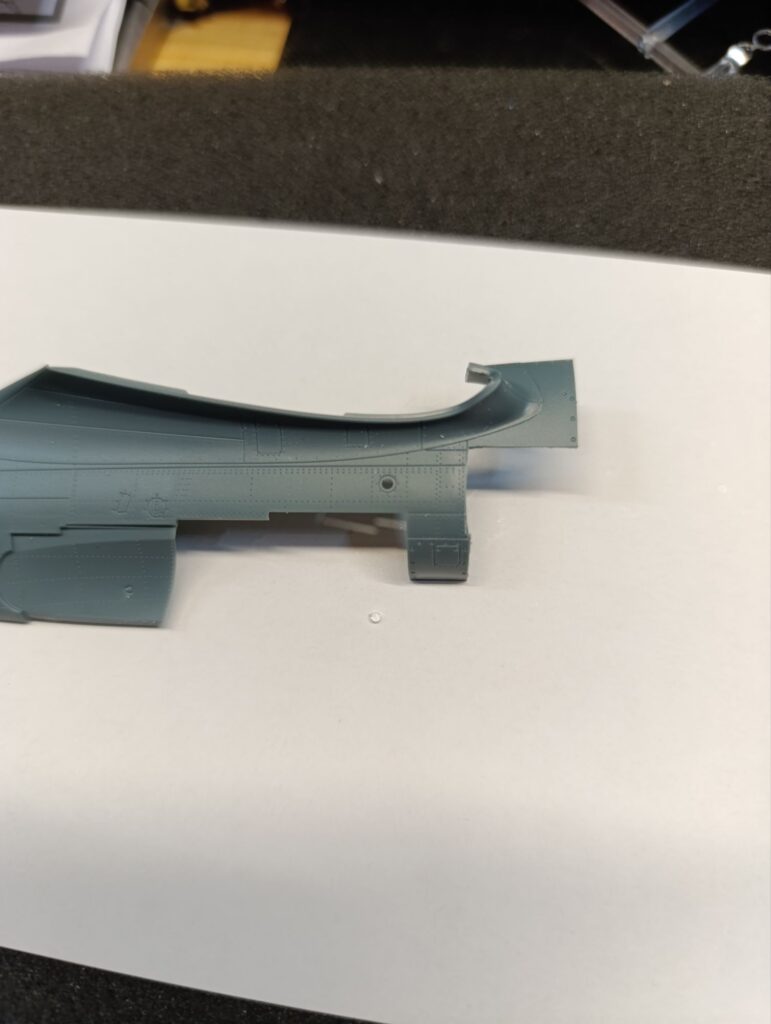

Na boku kabiny jsou malé zasklená okénka ty však v této verzi nebyla. Musí se tedy zatmelit. Oproti návodu kde je to v kroku na straně 13 si myslím, že je to lepší udělat na počátku stavby protože se tmelení nevyhneme. Rome samotného okénka jsou v okolí naznačené nity které u varianty bez okénka nemají význam.

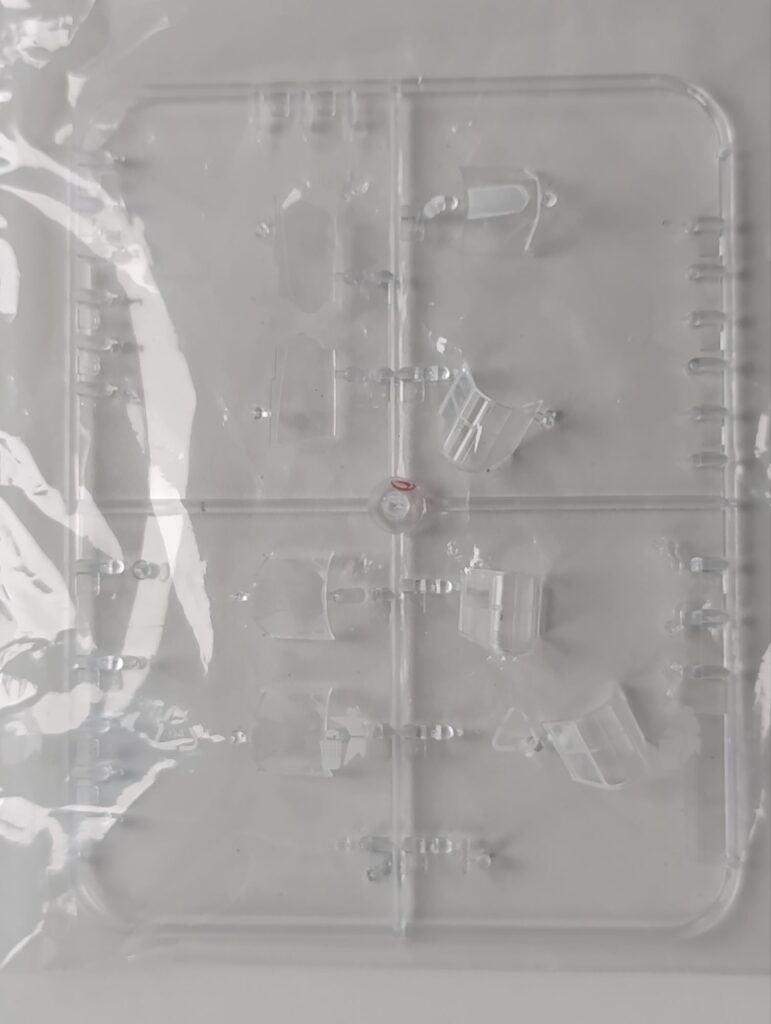

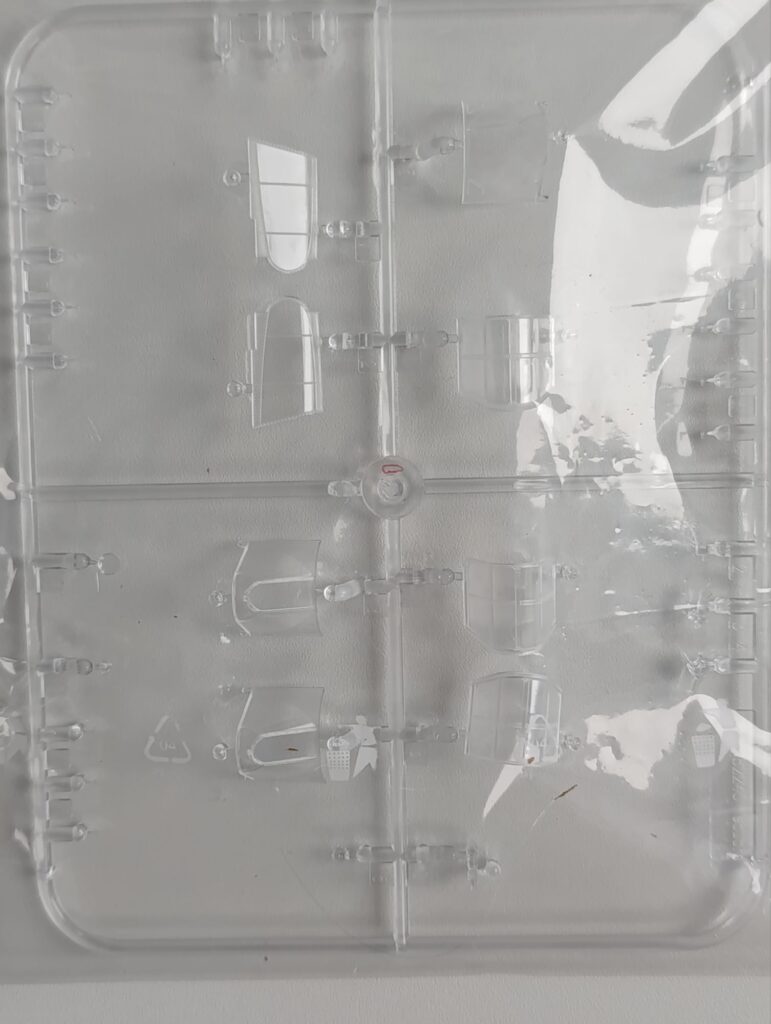

Průhledné díly A20 jsou výrazně menší než je otvor v trupu a nemají ani osazení.
Kdo bude vlepovat díl A20 ať už pro zatmelení, či pro variantu s okénkem stačí podlepit páskou a zaklapnout lepidlem.

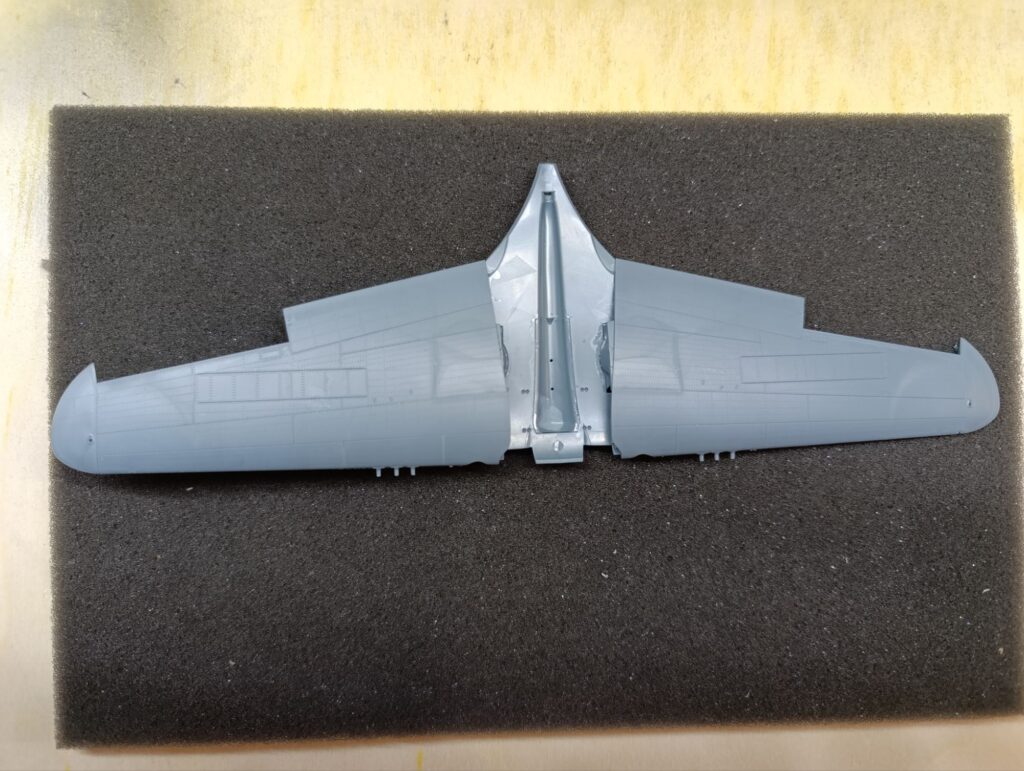

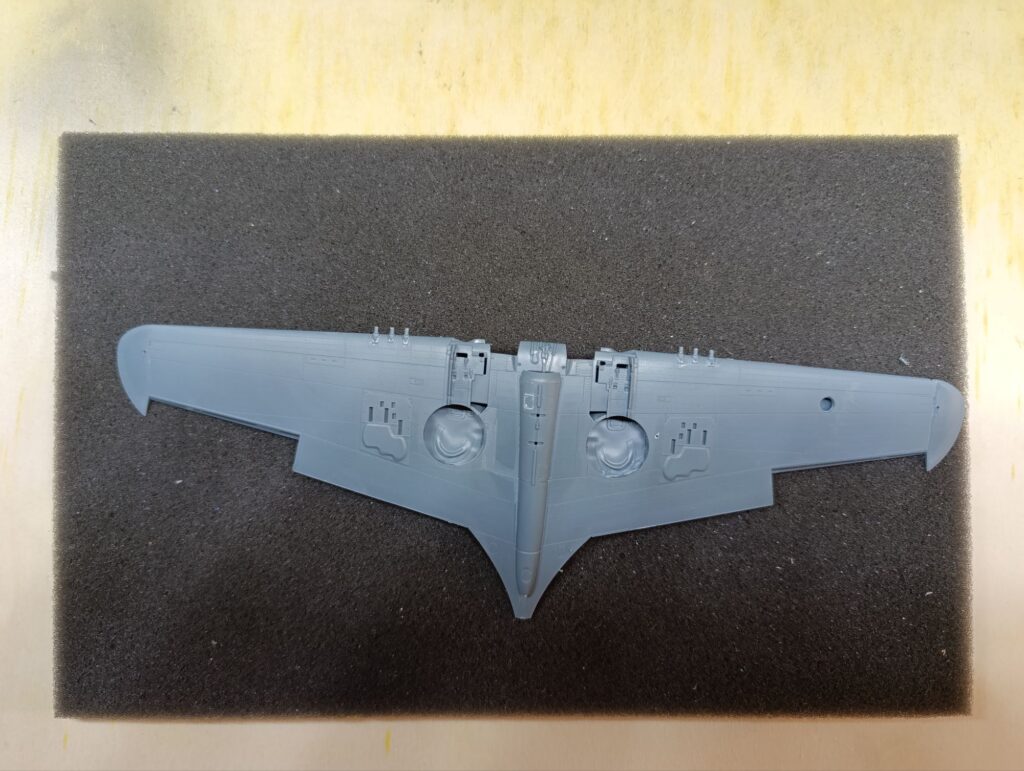

Souběžně dělám na křídle

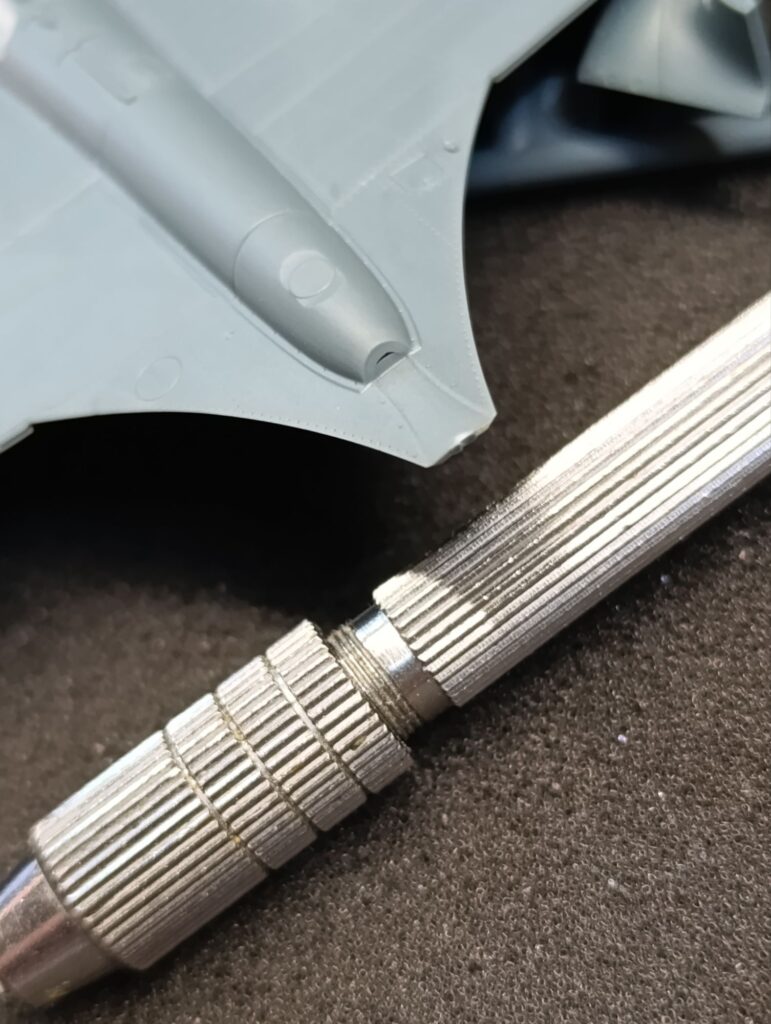

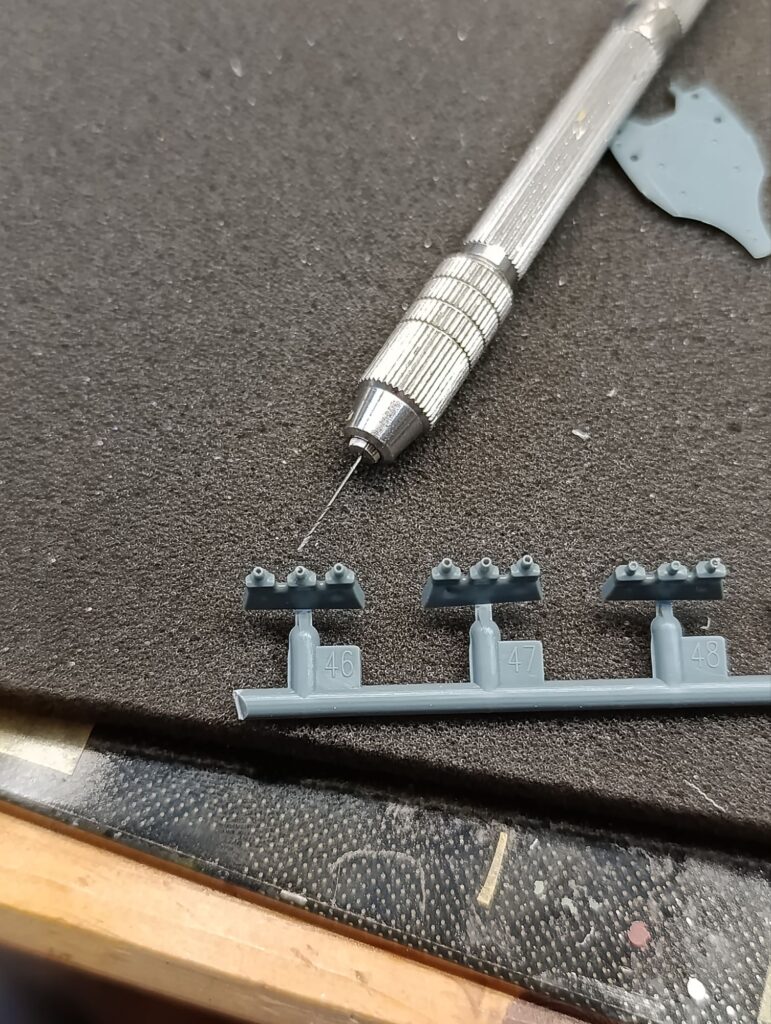

Kulomety mají odvrtané hlavně
Spodní část cenroplánu má otvor zalitý

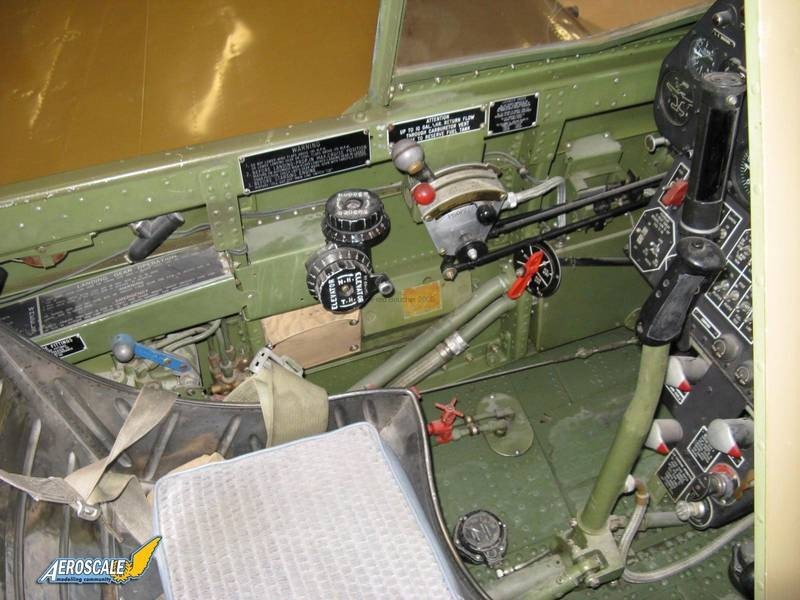

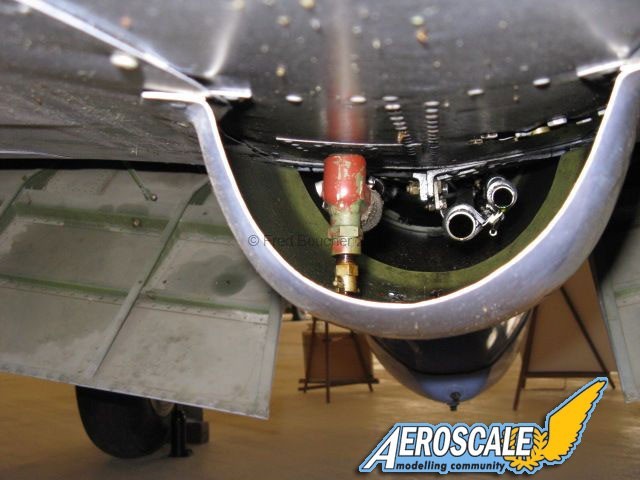

Podle fotografie z webu Aeroscale je nutné doplnit ventil vypouštění paliva a drenážní trubičky

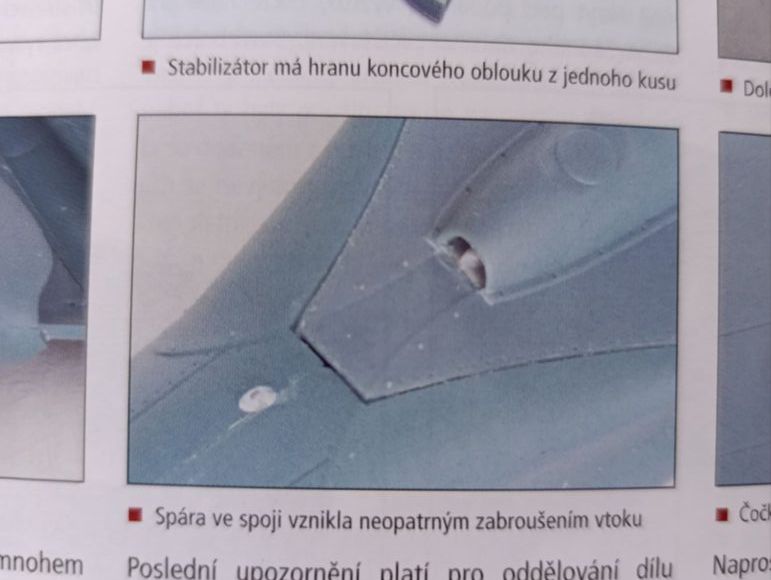

Pokud jste četli Modelář 1/25 tak tam je popsáno že autor použil 3d díl .

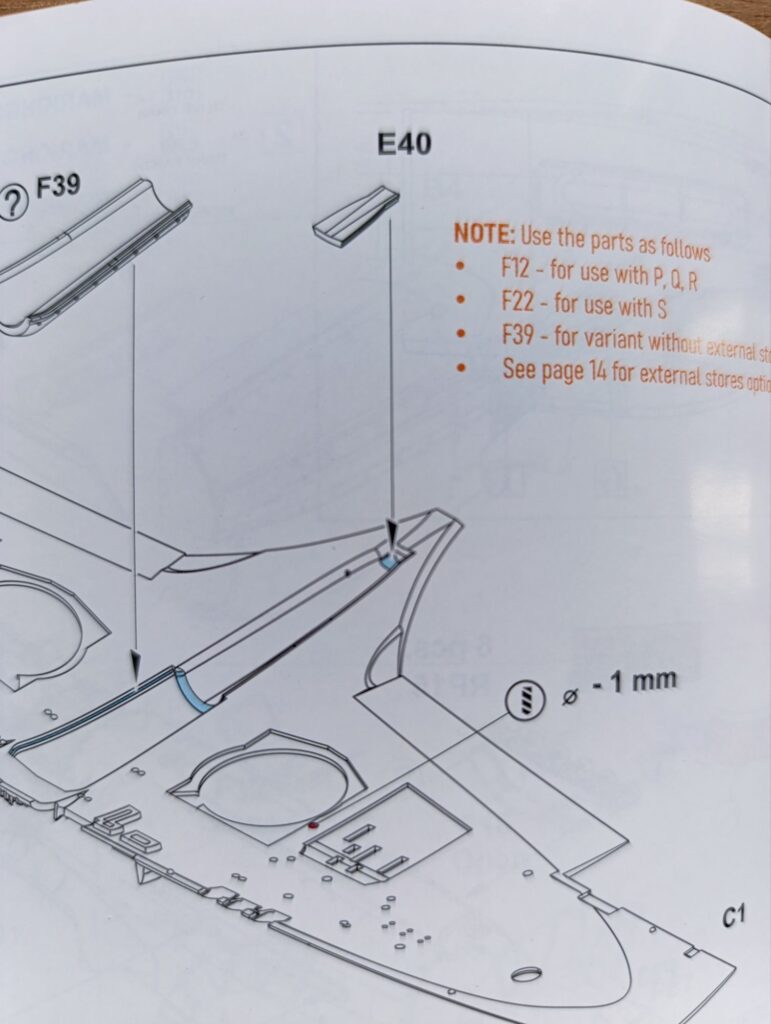

Ale ve stavebnici žádný takový díl není a musí se použít díl E40.

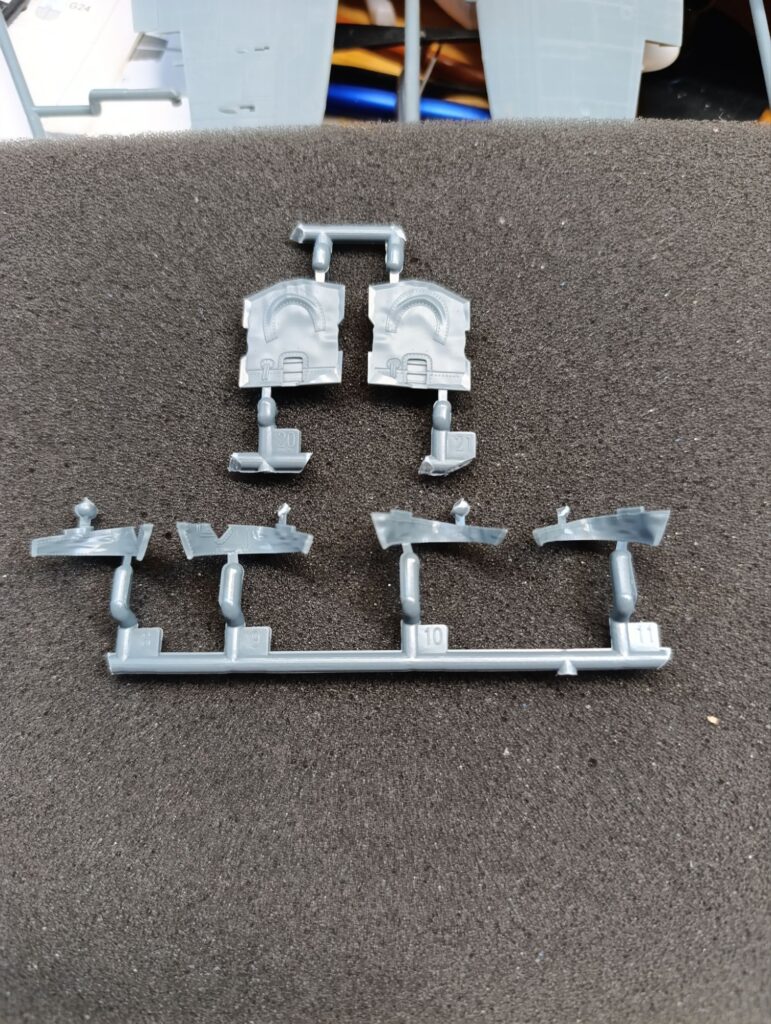

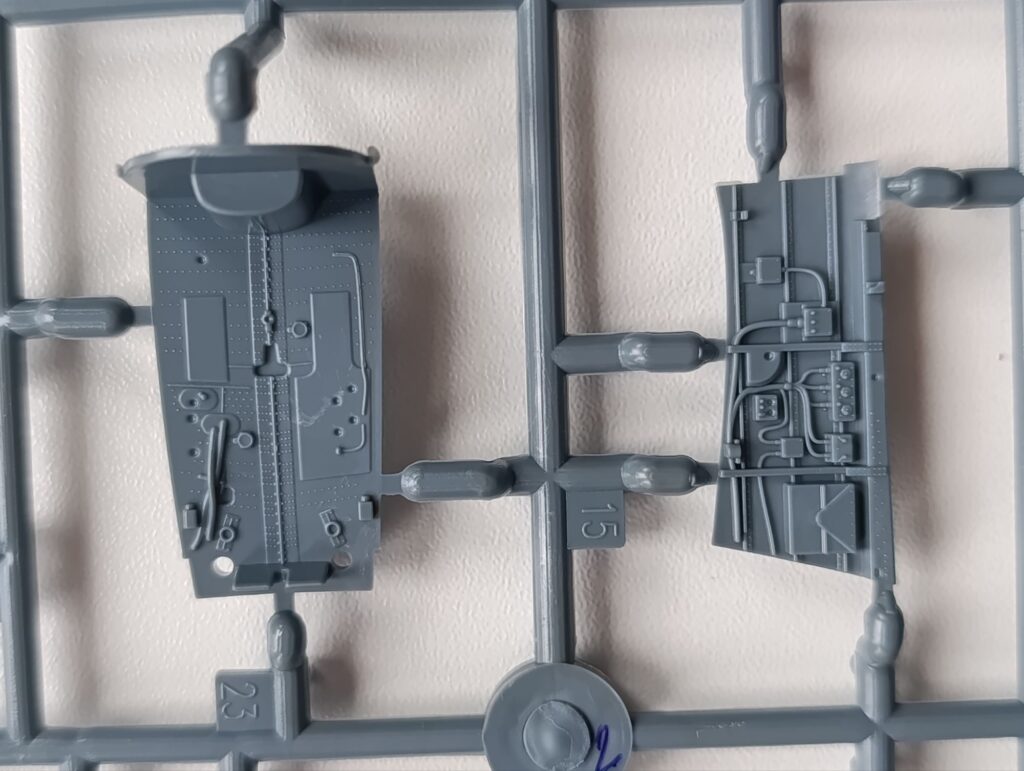

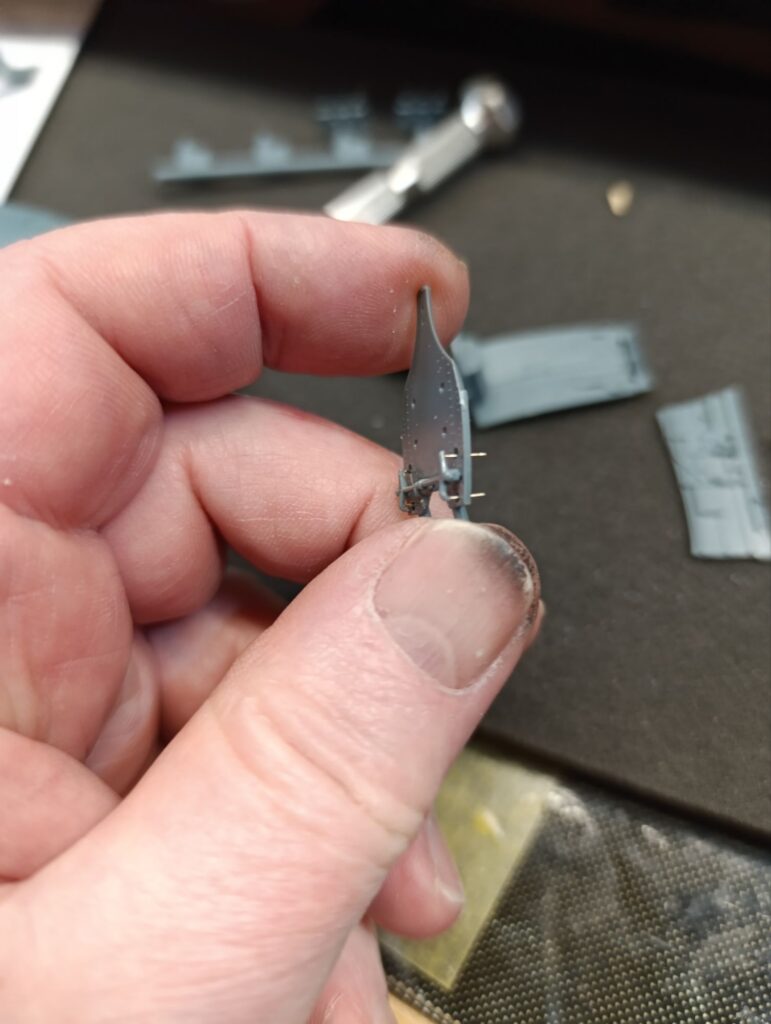

Práce na kabině. Zadní přepážka má ve spodní části vahadlo ovládání… Chybí však pokračování táhel… Ty jsem doplnil z drátků.

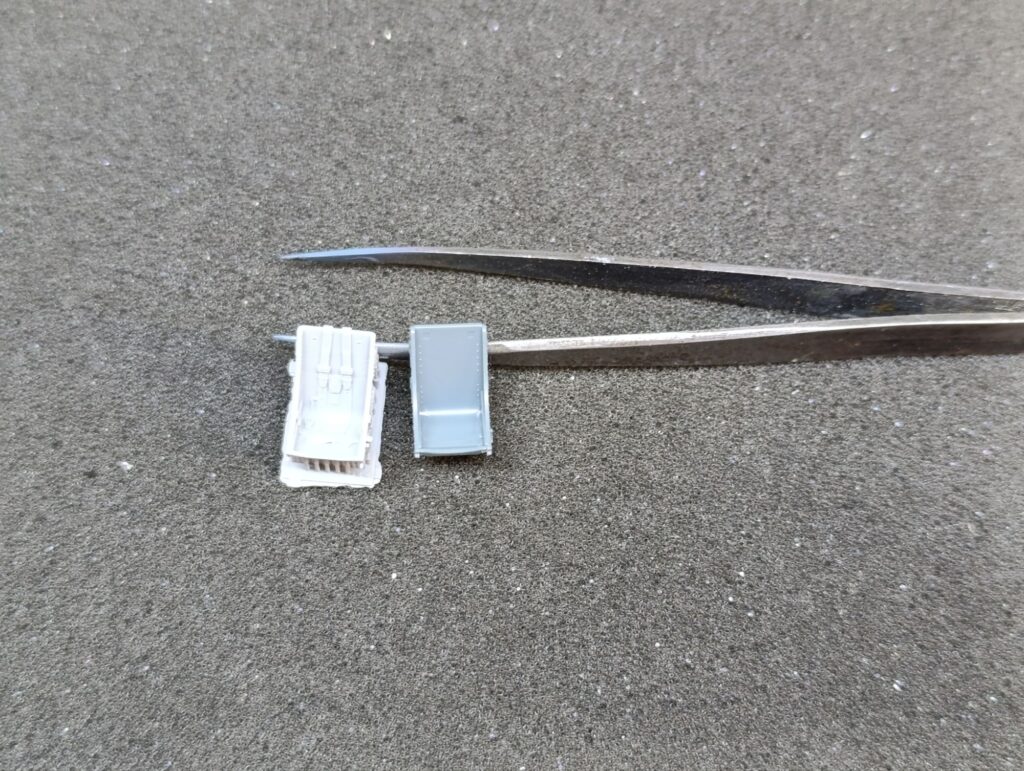

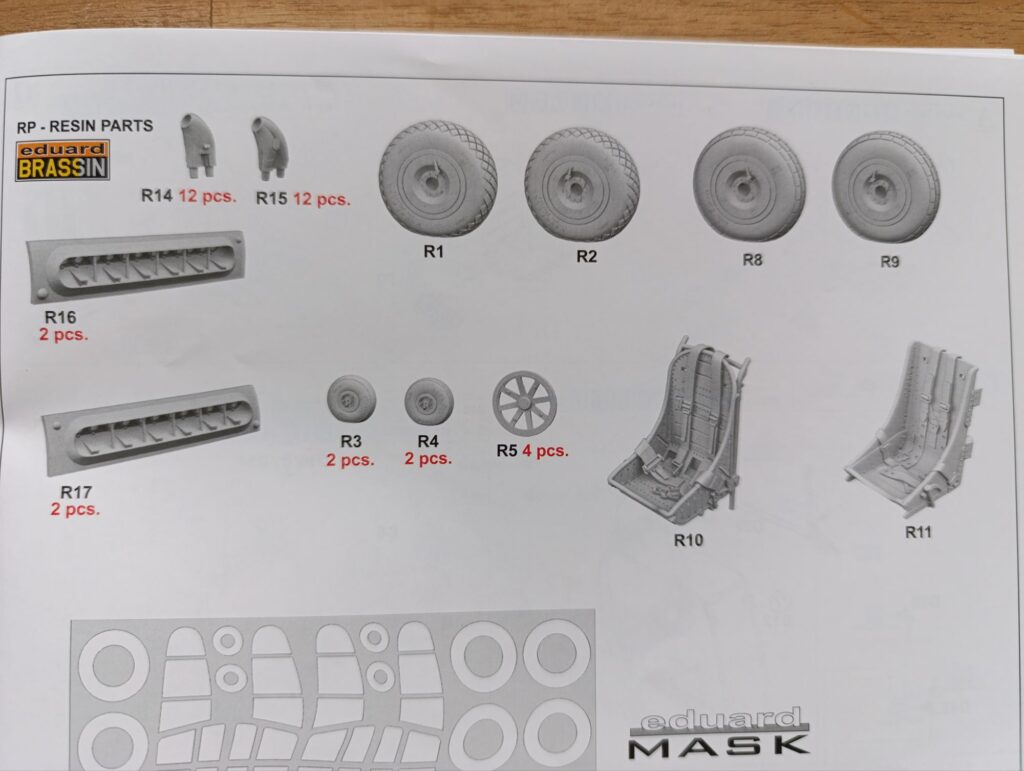

Ve stavebnici je jak 3D tisk tak i plastová. Velký rozdíl mezi nimi není. Kdyby 3D nebyla vytištěná i s pásy asi bych použil a pásy dal z leptů. Takto volím plast +lept

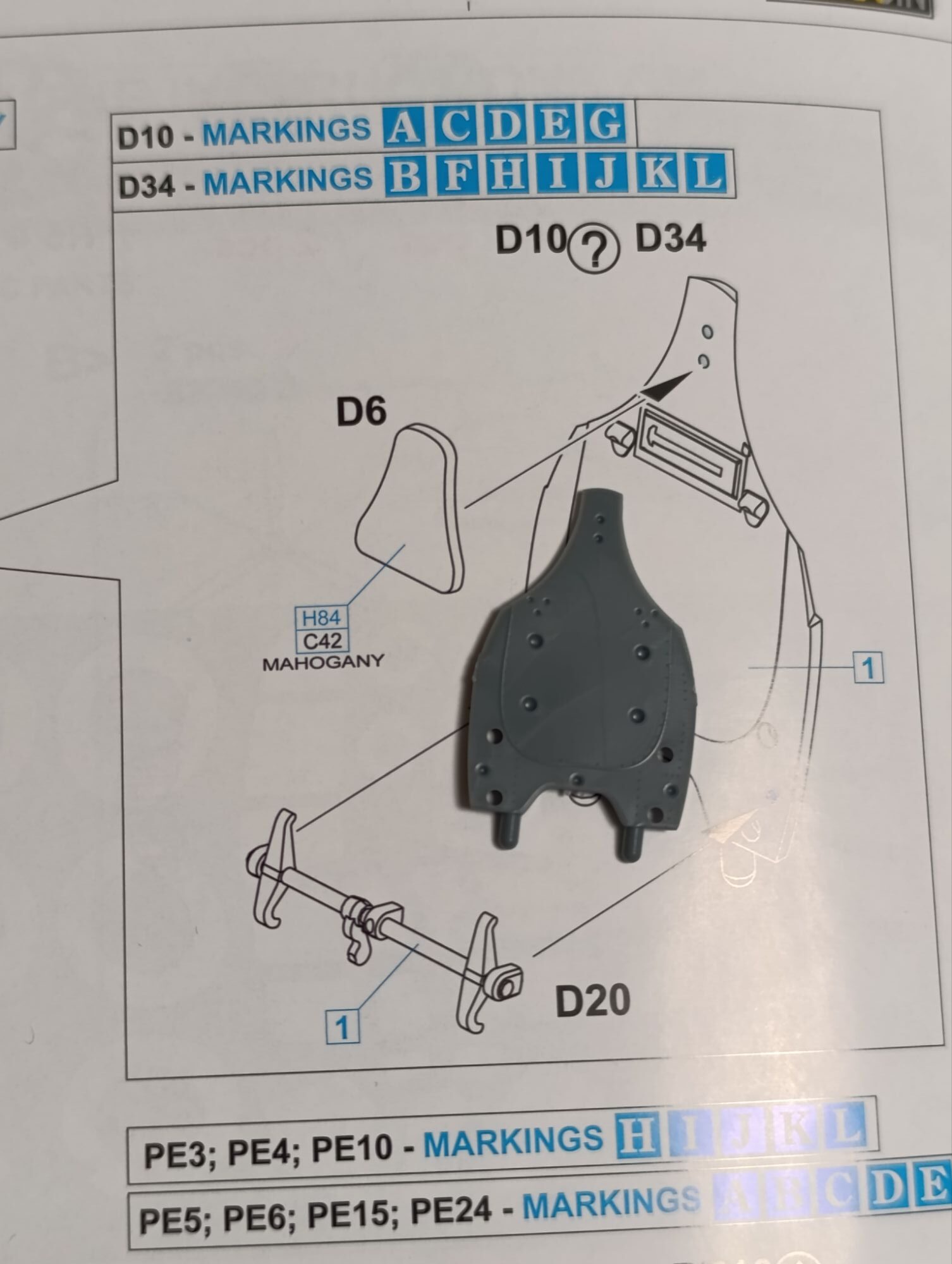

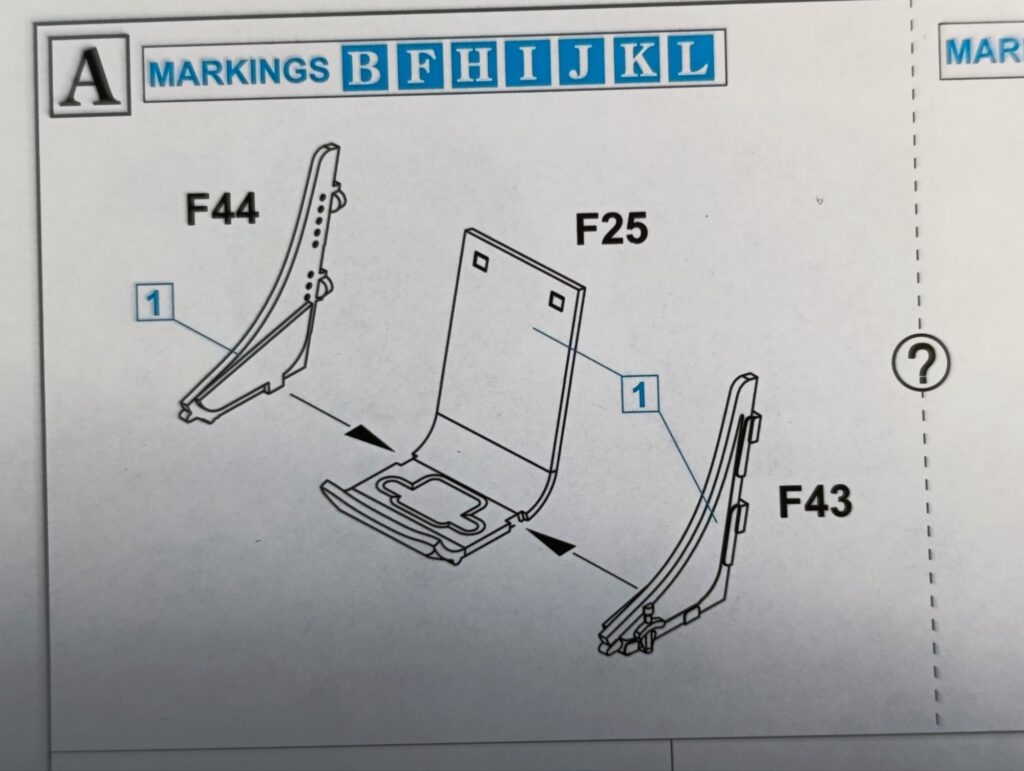

v návodu je barva sedačky jako interiérová

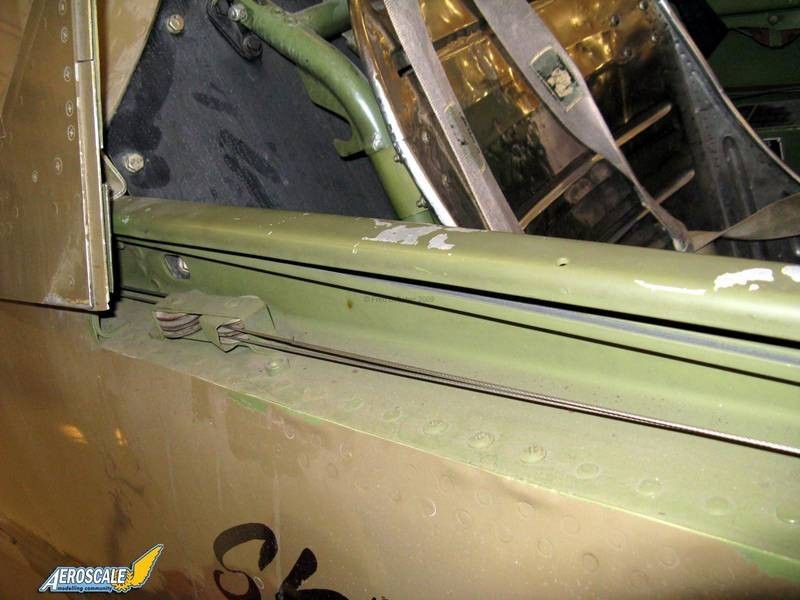

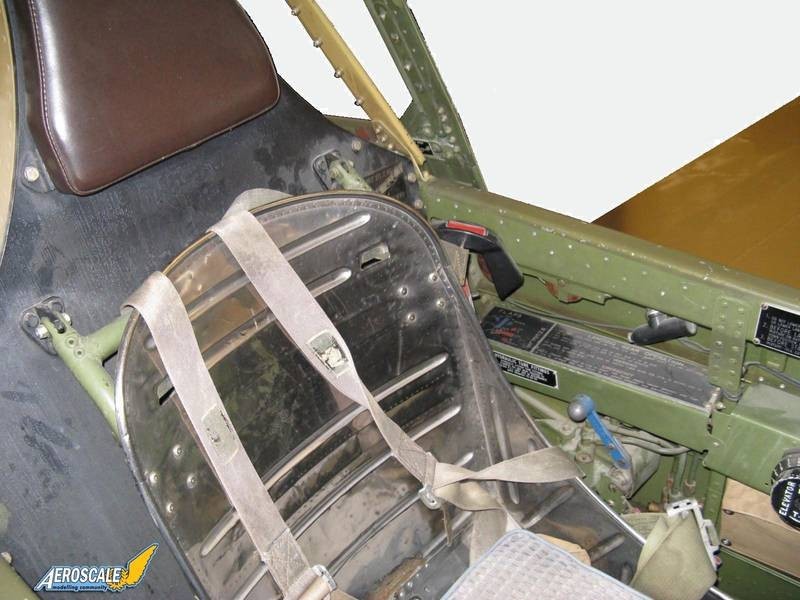

Našel jsem na internetu následující podklady které v podstatě potvrzují tuto skutečnost.
jen přikládám fotku druhé varianty ta je skoro všude na fotkách a to i i na ČB v barvě hliníku /duralu
Souběžná stavba motoru
Sobota 18.1.2025 7:00 pokračujeme

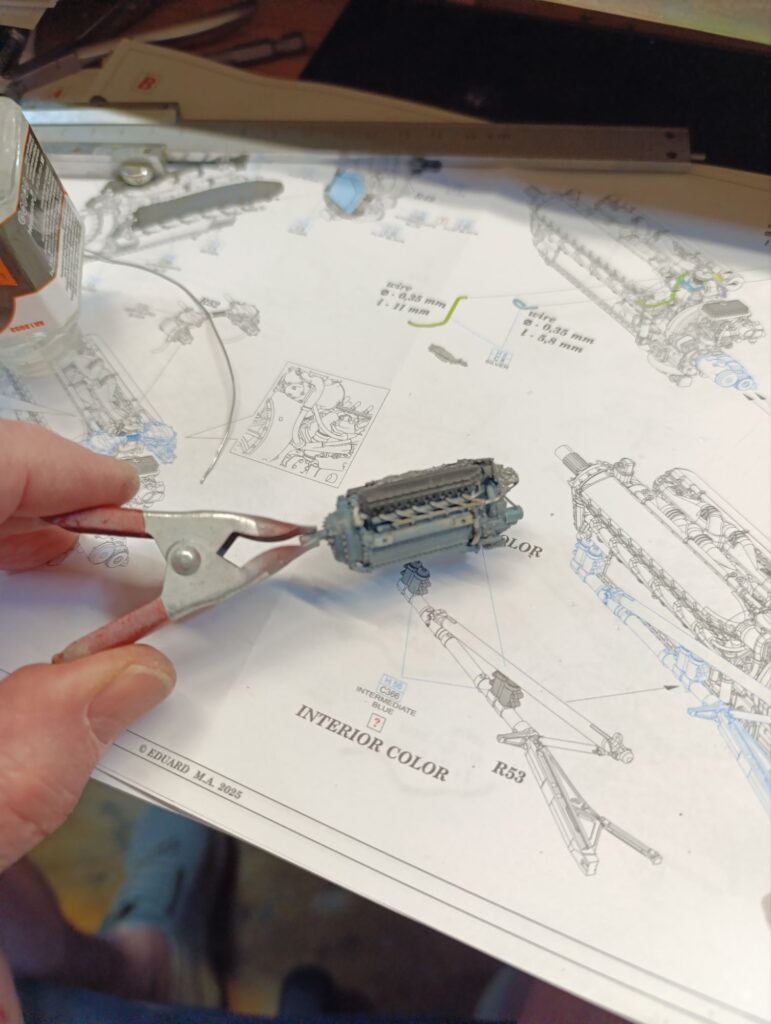

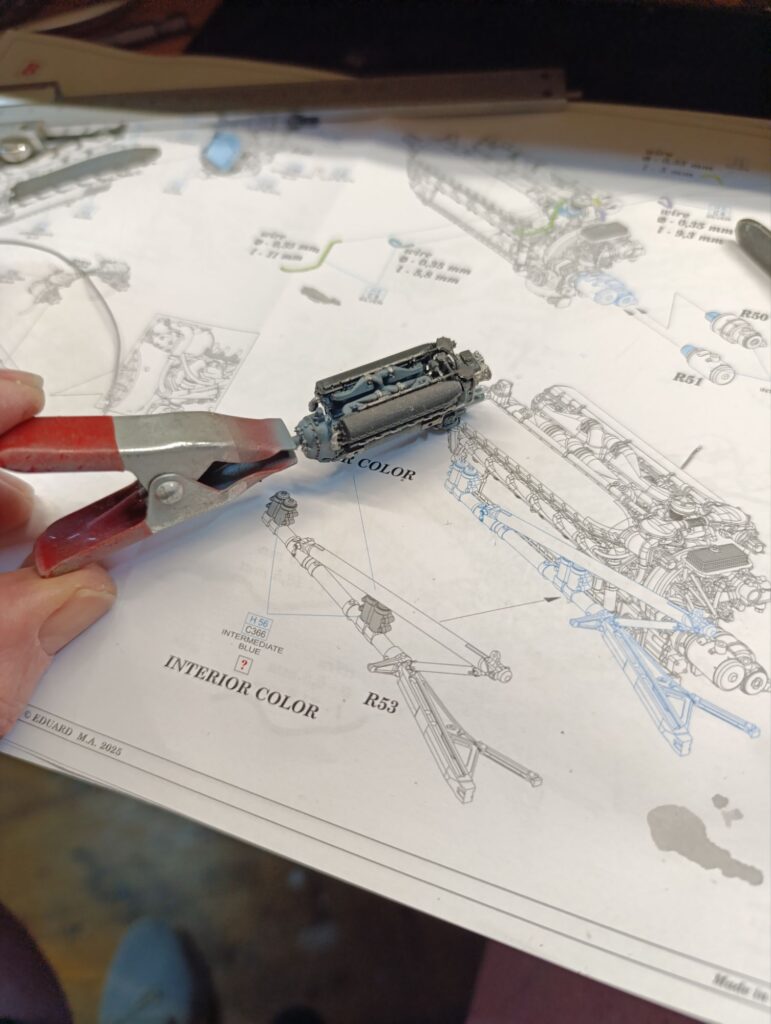

Motor v 3d je pěkný … Základ nastříkány podle návodu Americkou motorovou modrošedou..podobně jako u hvězdicových motorů.
Základní blok motoru vybarven vystínován a stříknutí lakem Flat
Pokračujeme kabinou nástřik míchanou barvou

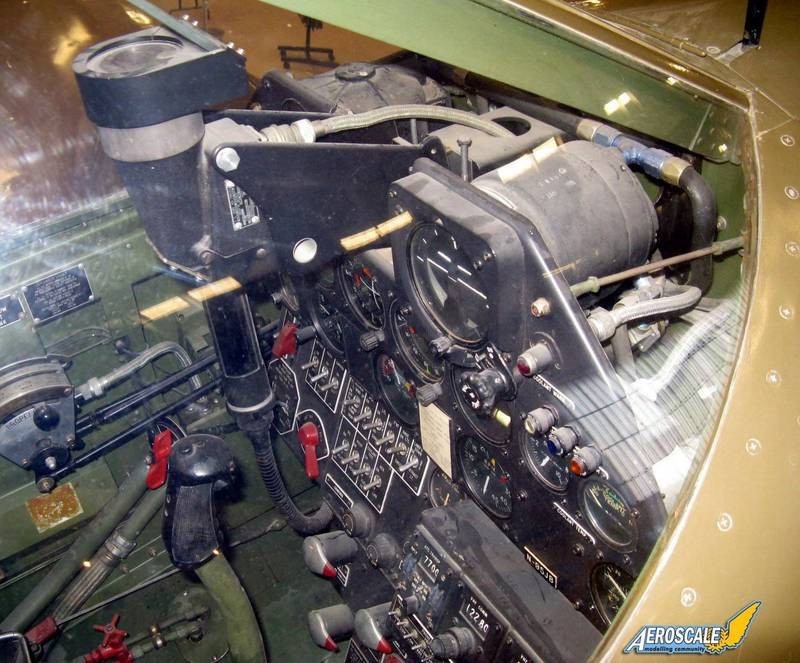

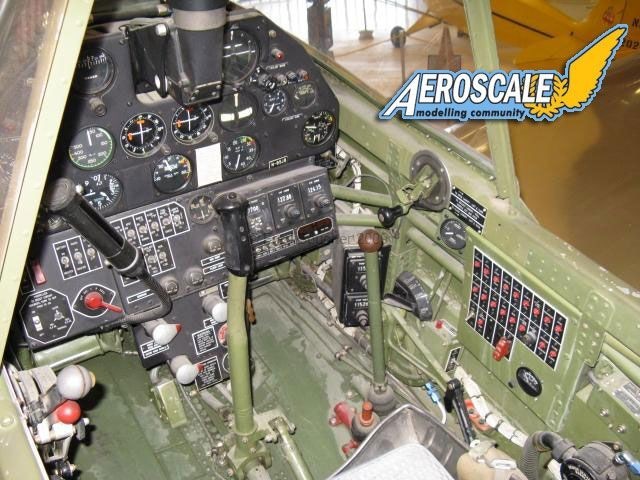

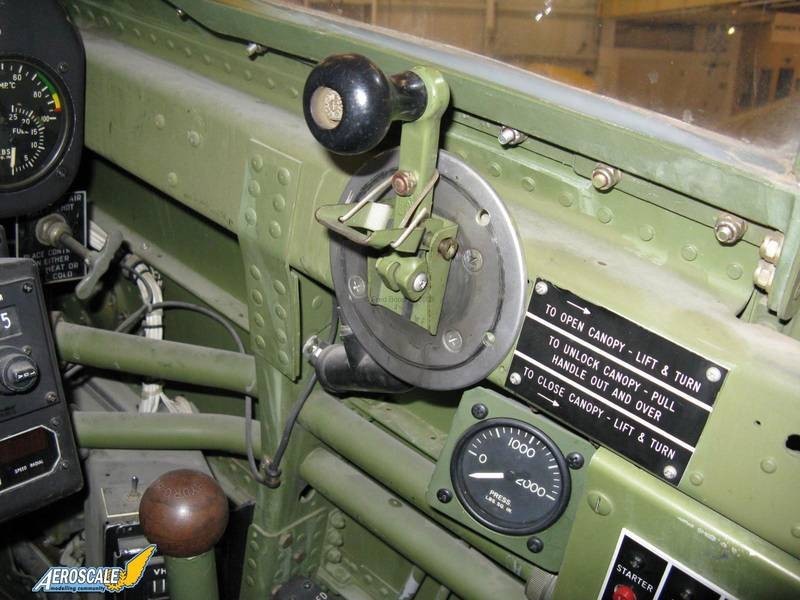

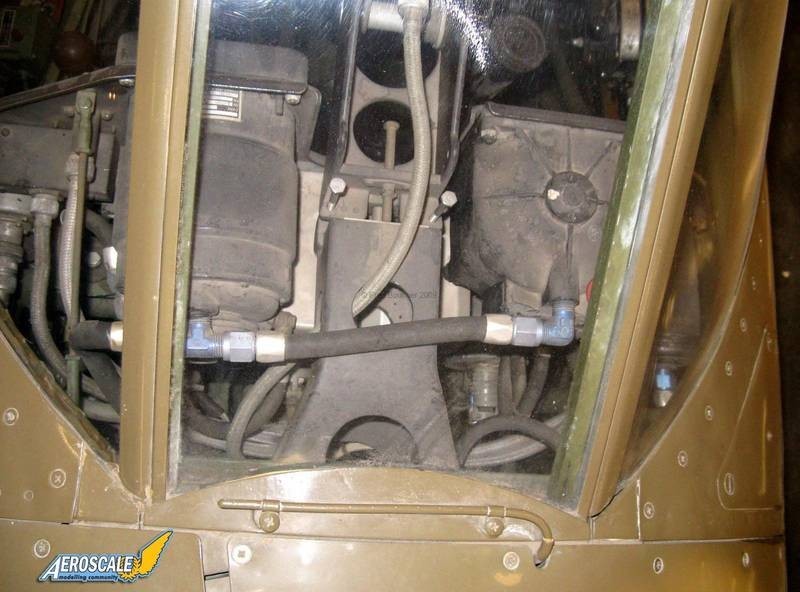

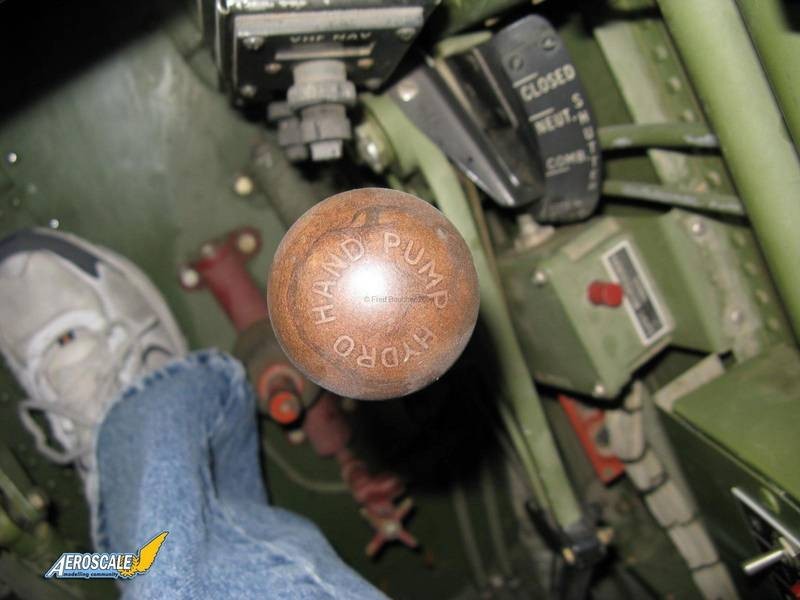

K tomu opět podkladové fotografie

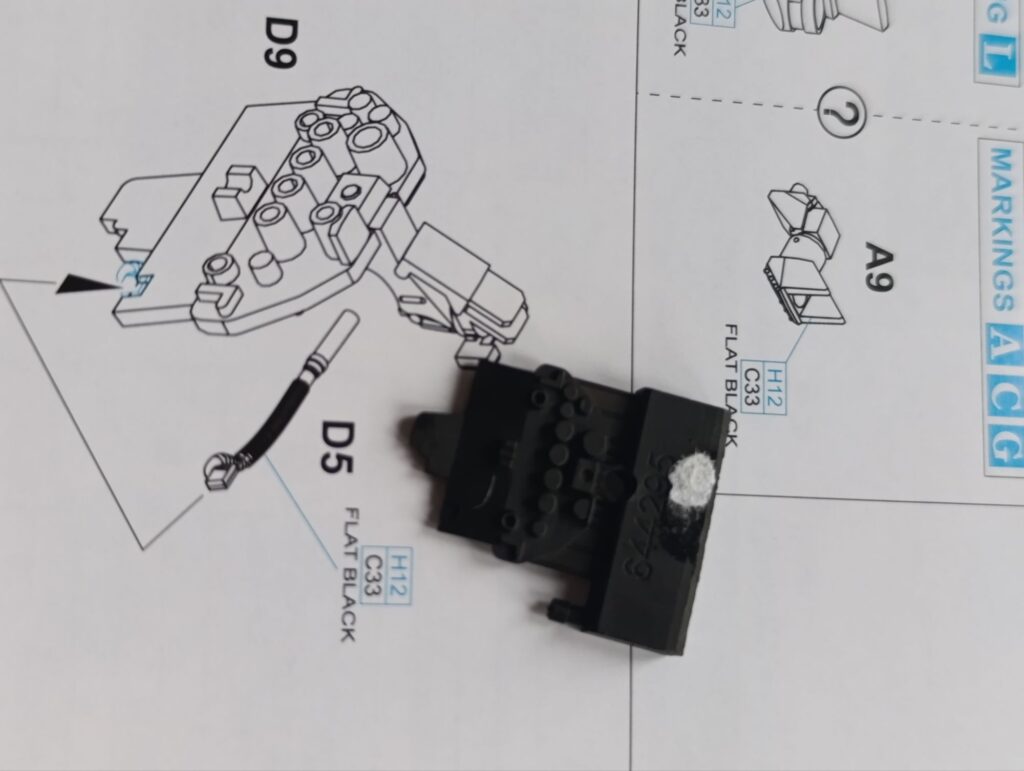

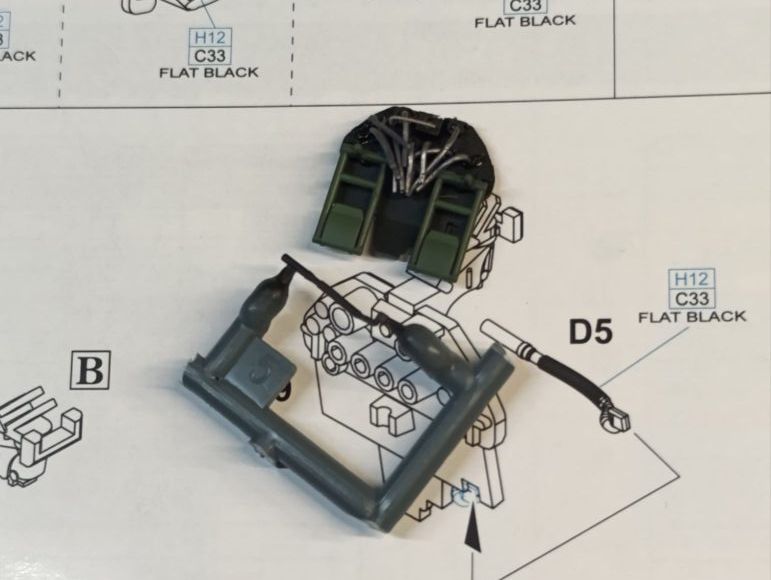

Jako obvykle je návod Eduard koncipován: „Nalep něco někam, ale jak to tam má být, to si někde najdi sám“. Takže přátelé, díl D5 je lampička s flexibilním ohebným „krkem“ viz fotka níže.

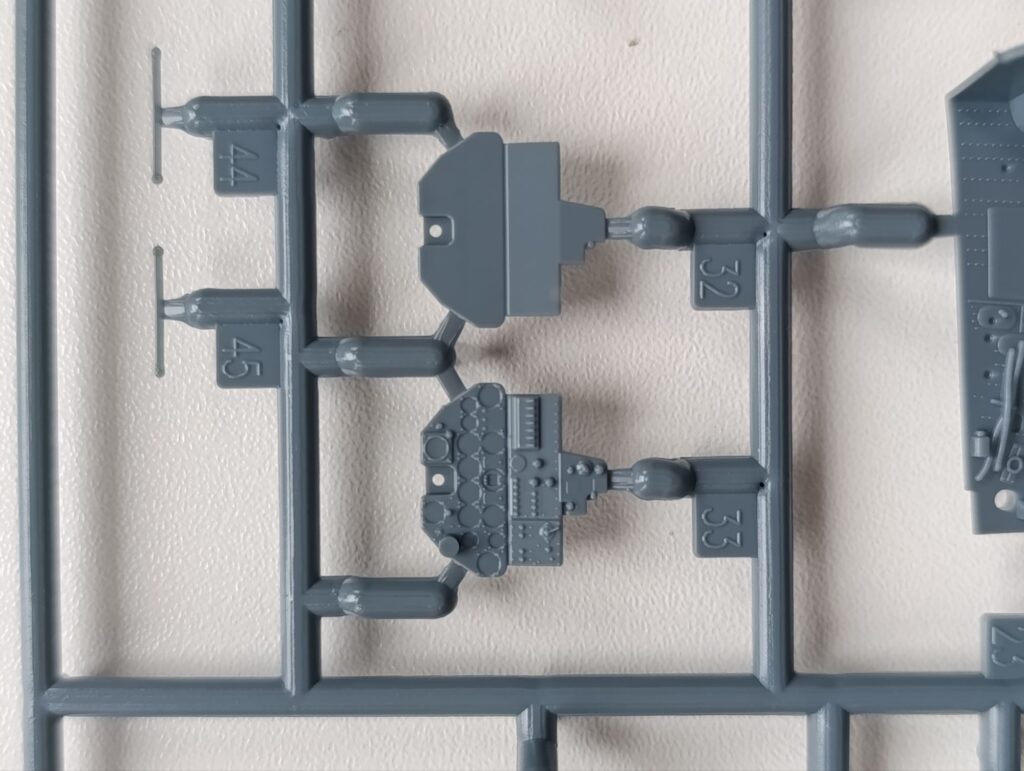

ke stavbě jsem použil palubku Löök ta má stejně jako plastové díly zezadu naznačené těla budíků .
Zbývá doplnit kabely

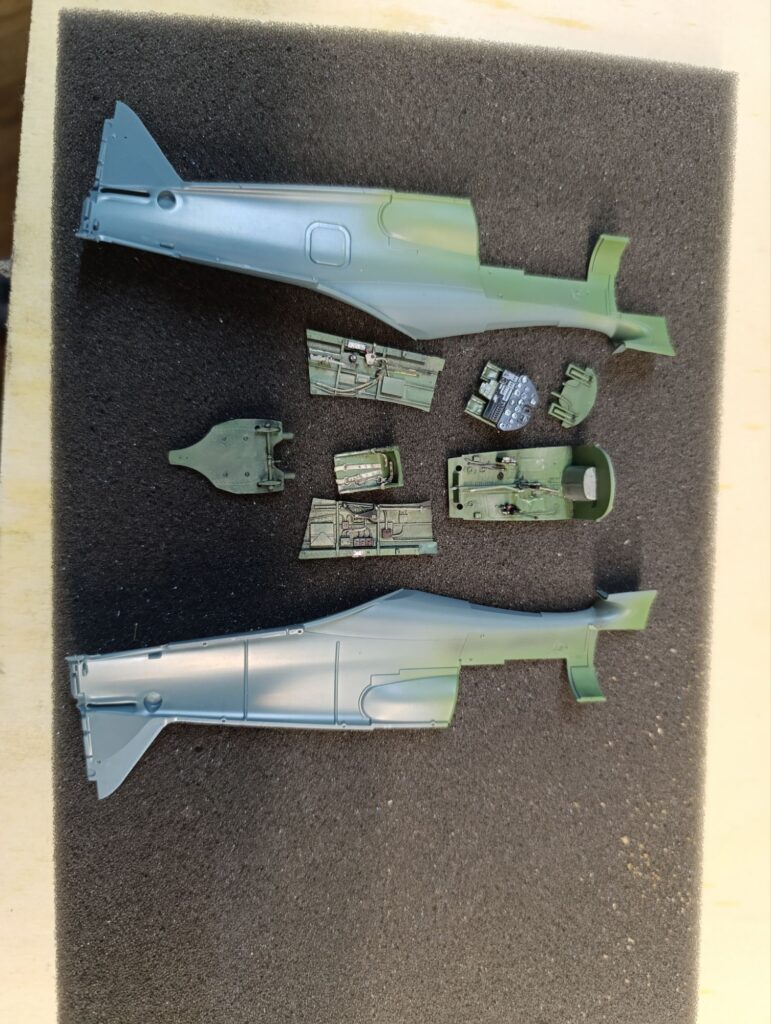

Základní díly přípravné vybarvené vystínované ke kompletaci

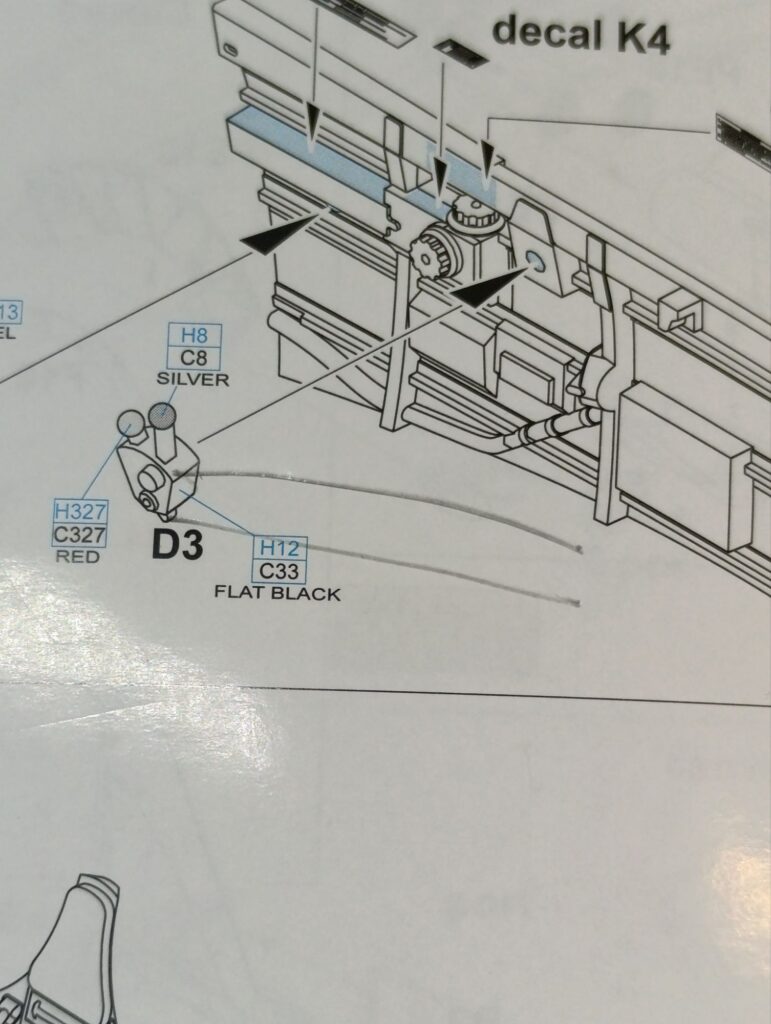

Je tam doplněno i několik drátků.. zejména chybí dvě táhla ovládání plynu od dílu D3 na levé bočnici neřeší ani návod ani doplňkové díly.

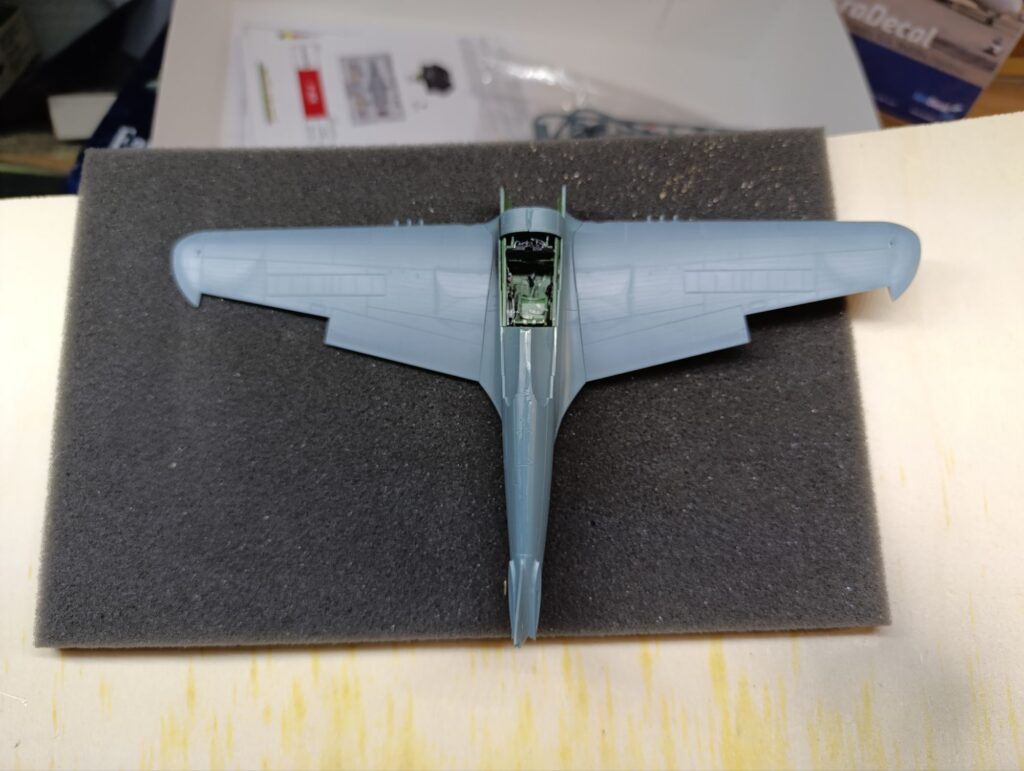

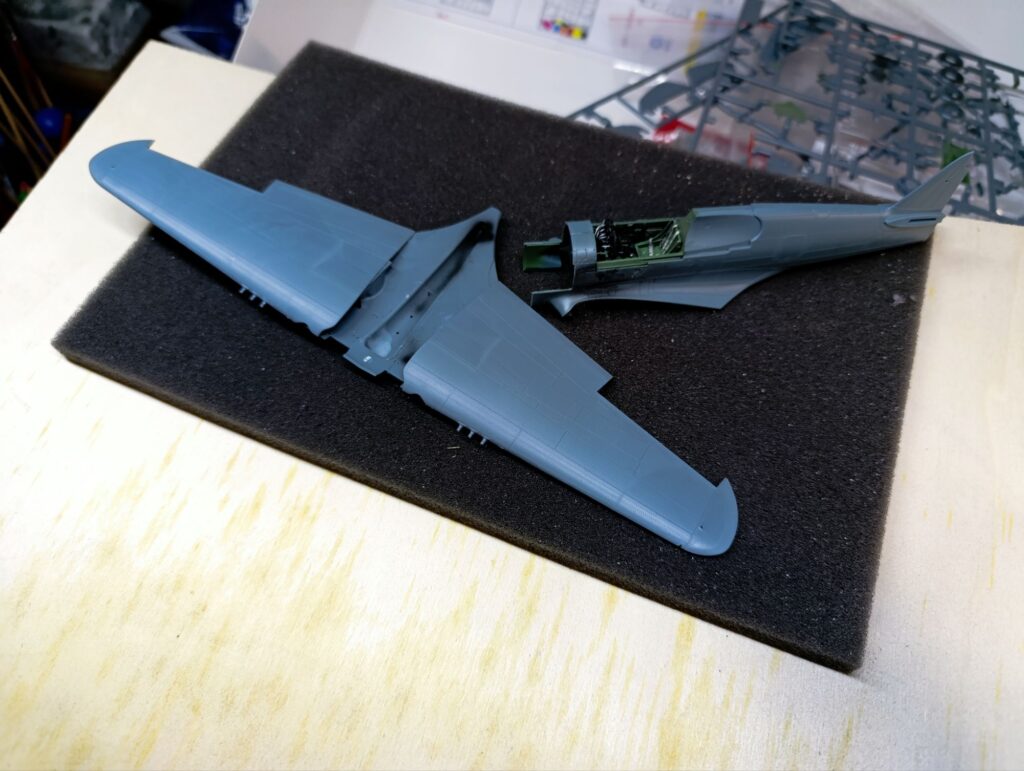

Slepený trup vlepena kabina na suchu kontrola s křídlem. Dnes končím
Neděle 19.1.2025 6:00 pokračujeme

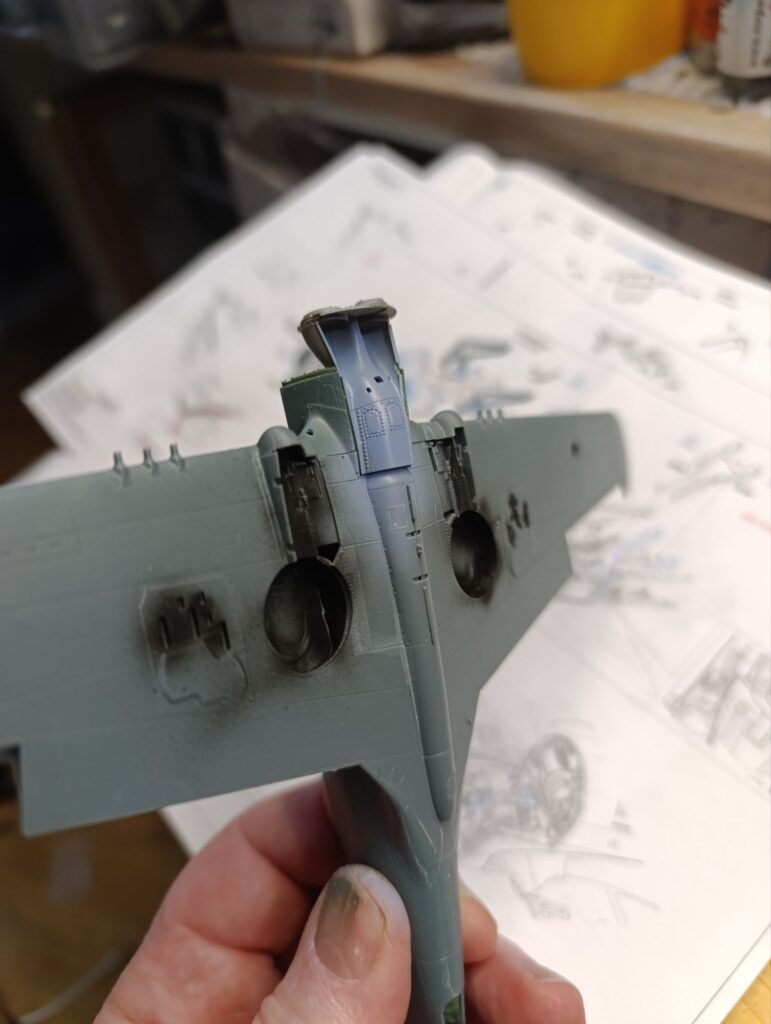

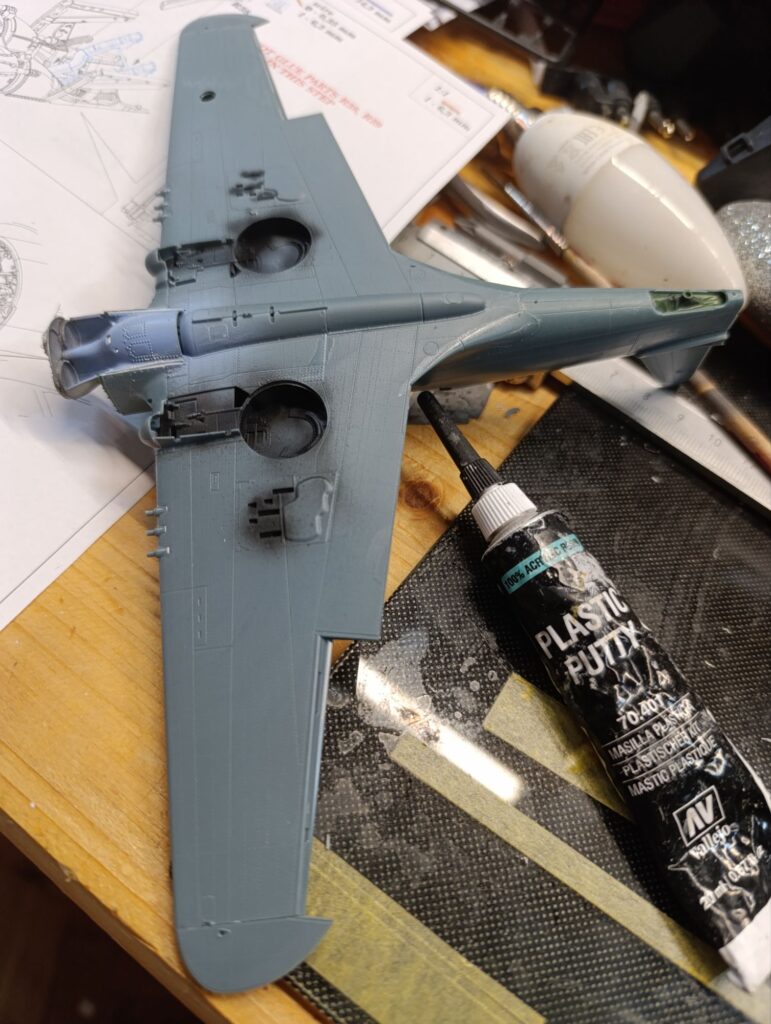

Ne, že bych kvůli stavbě nemohl spát, prostě vstávám brzo. Sestava trupu a křídel jde dobře a bez problémů. Kdo bude stavět model s motorem musí vlepit přepážku a přechodový díl, který je vlastně část křídla už v této fázi . Současně jsem vlepil i sekci chladičů, který má i kus spodní části trupu
Drobné spáry, spojuje se zde několik dílů, jsem zatmelil acrylovým tmelem AV Vallejo má výhodu že stačí díly zajistit vodou a není potřeba nic brousit. Na druhou stranu na tmelení ploch nebo na velké prostory není vhodný
Kontrola spoje boulí

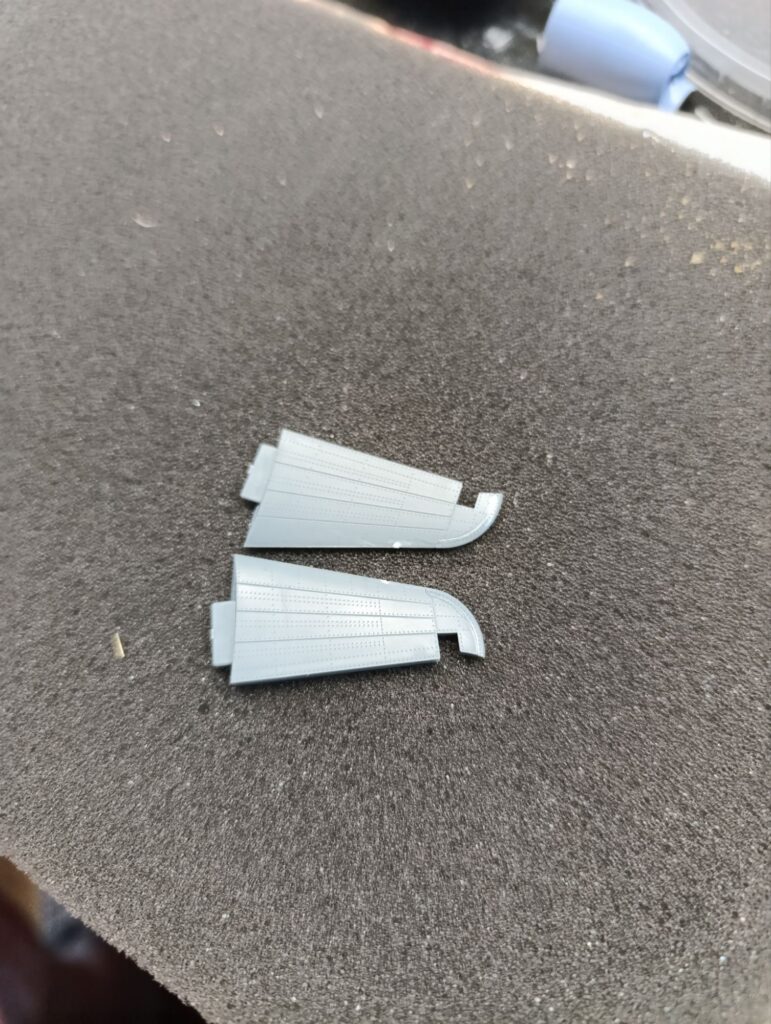

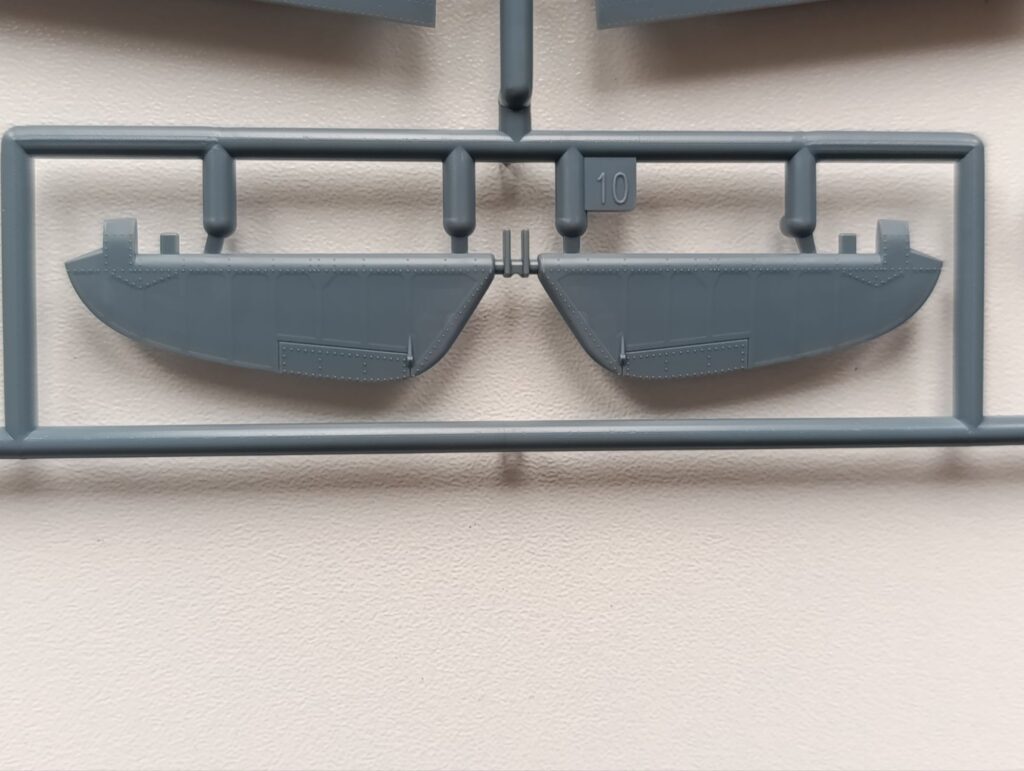

VOP jsou naprosto dokonalé.. jen uchycení do rámečku bylo napůl vylomené.
Ale pohyblivá část je dokonalá
Pondělí 20.1.2025

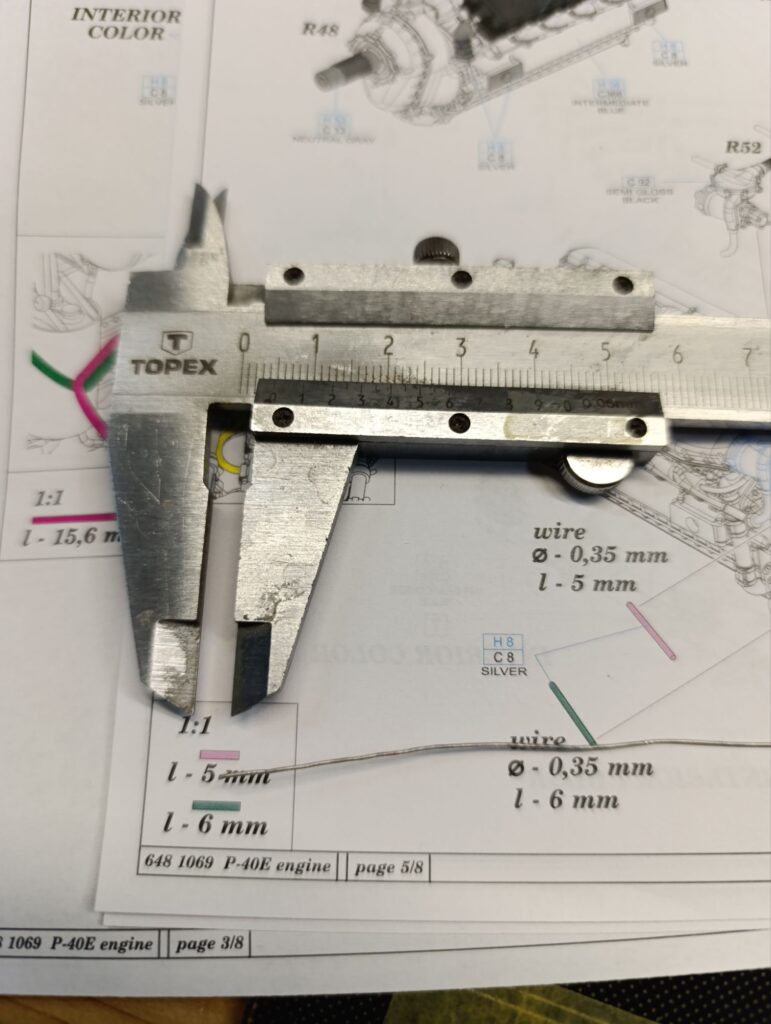

Došly mě olověné drátky pro dokončení motoru.

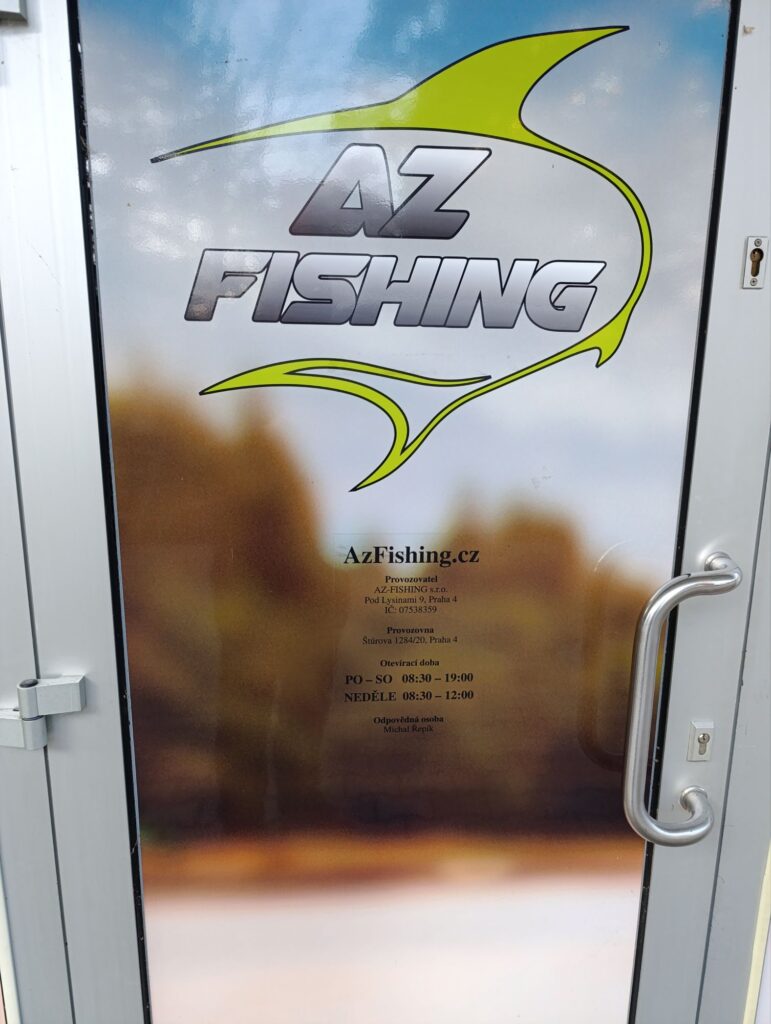

Mám zde typ pro všechny Pražáky ale i mimopražské kousek od Thomayerovy nemocnice je velká prodejna pro rybáře AzFishing.cz

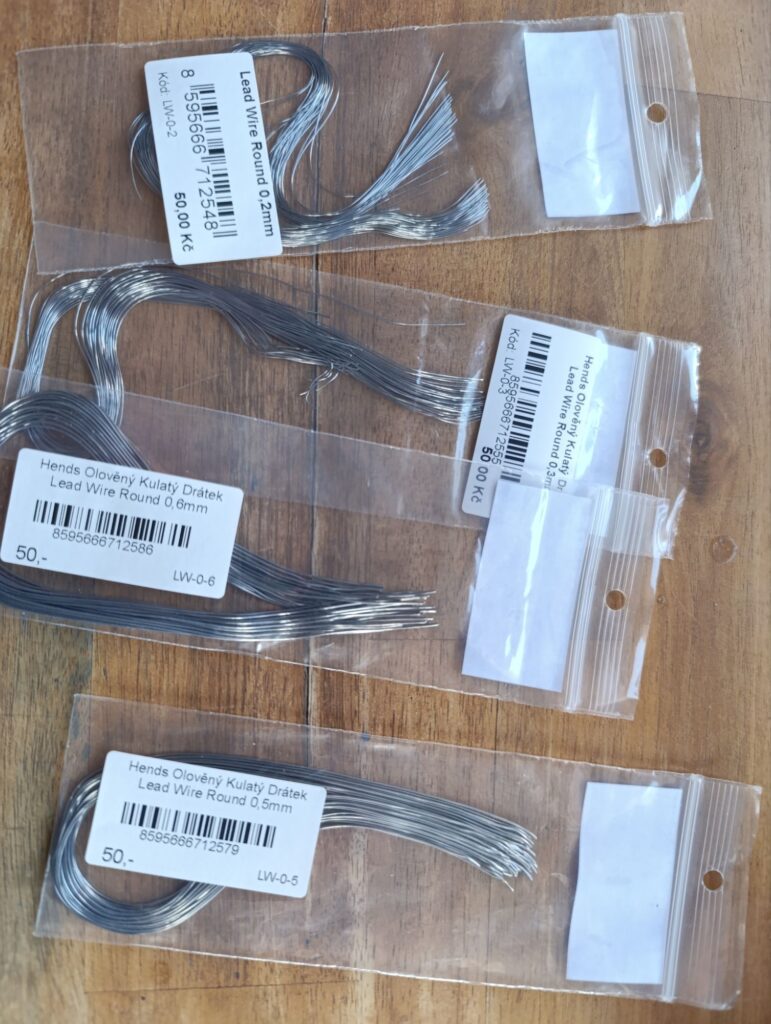

Mají širokou nabídku. olověných drátků a to jak plochých tak hlavně kulatých od průměru 0,1mm.. Cena 50,-Kč za balení je velmi přijatelná

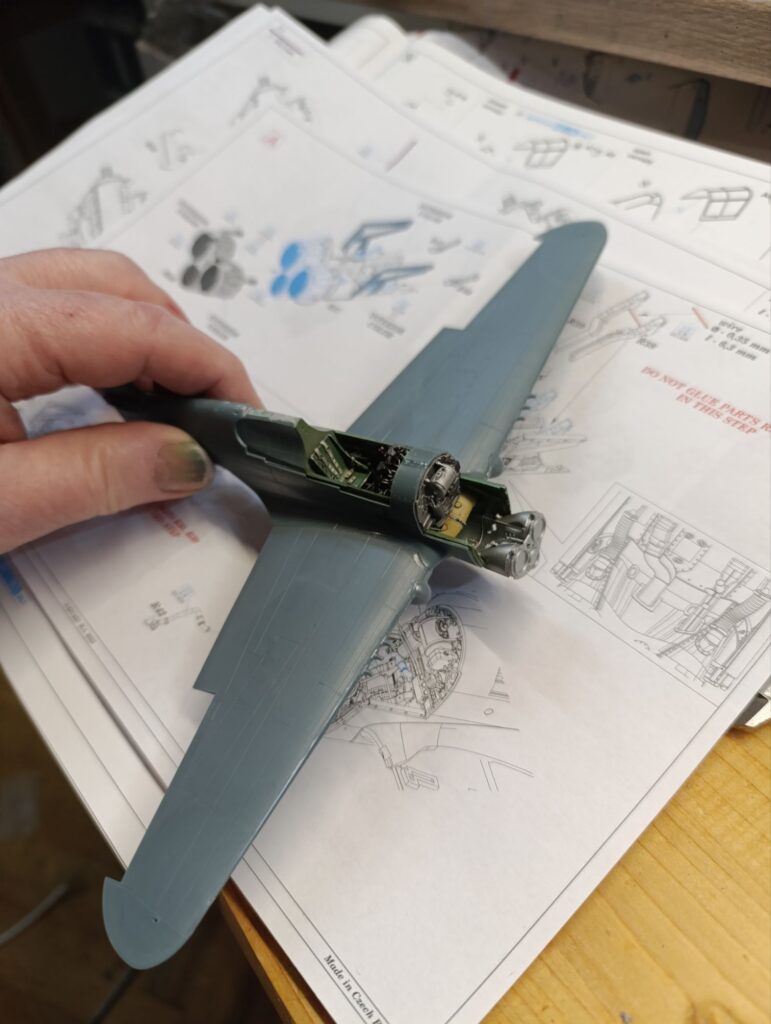

Motor drží v trupu nasucho ale pokračujeme dále. V obou typech masek jak jednostranných tak oboustranných se nepočítá se zpětným zrcátkem v podobě malé půlkulaté kapky přilepené asymetricky na levé horní části předního štítku. to se musí vyřešit svépomocí např maskolem. nebo vyseknout z masky nebo nalepit až po celkovém nabarvení překrytu.
V pondělí konec stavby… jde se tančit.
Úterý 21.3.2025

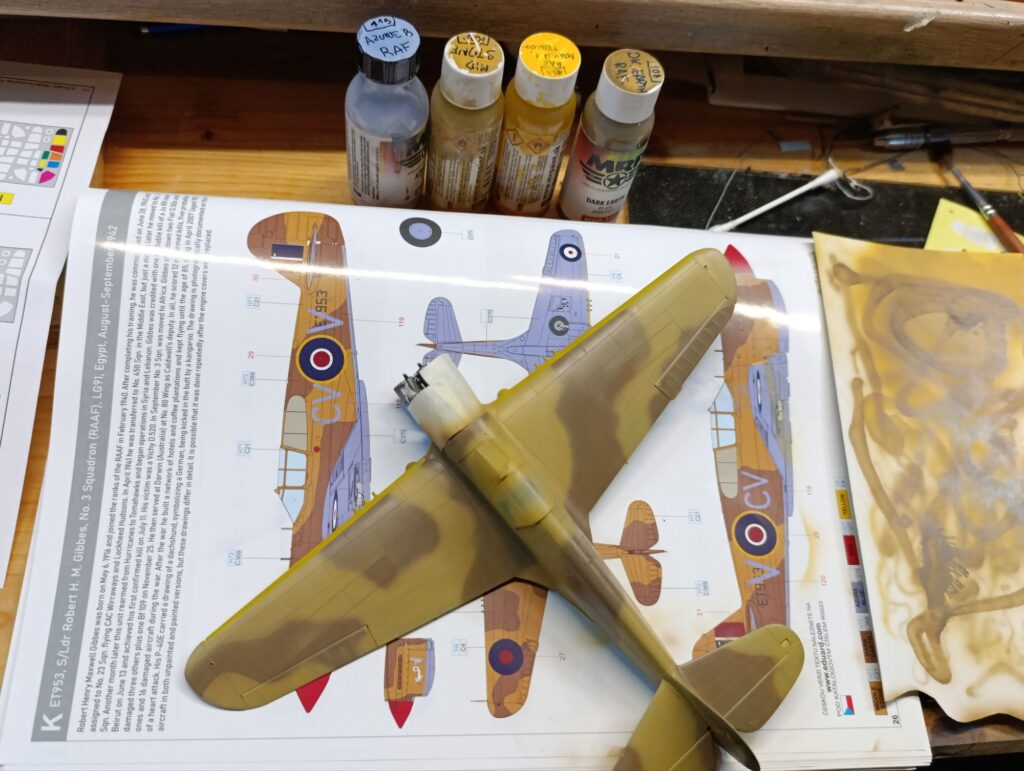

Free hand nástřik kamufláže použité barvy MR Paint: MRP-119 Azzure Blue, MRP-121 Middle Stone, MRP-108 Dárky Darth a MRP-122 Marking Yellow.

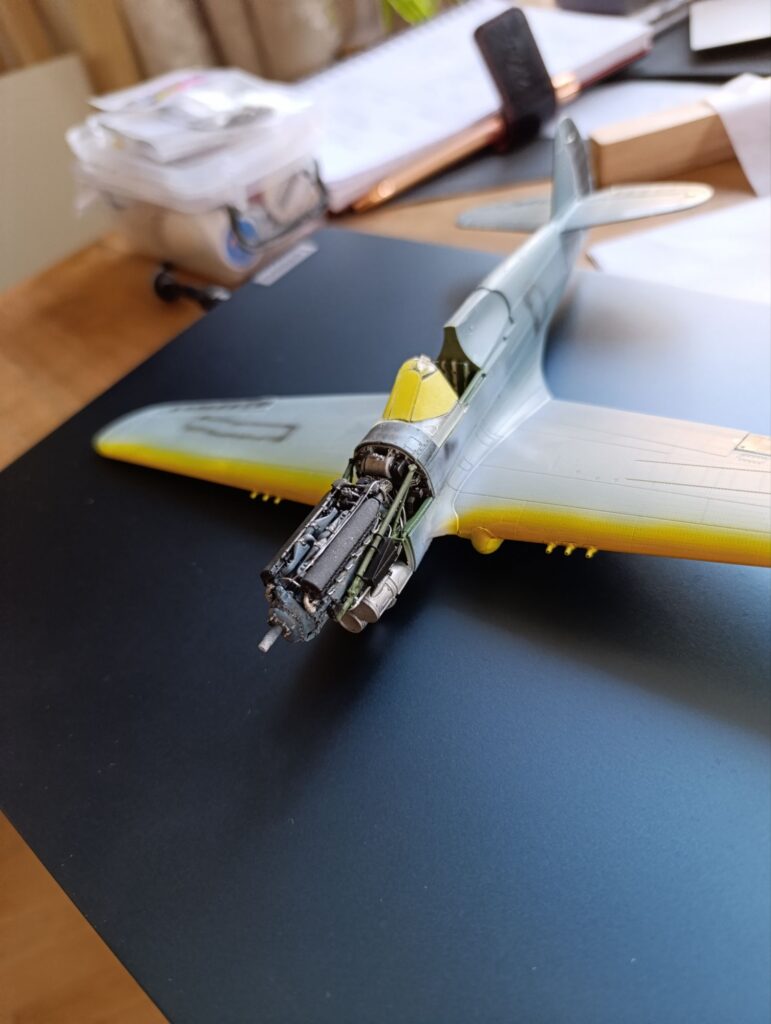

Vrtule že stavebnice a 3d motor spolu nesedí. Problém je že motor je vytištěn i s hřídelí na který se v reálu nasazuje unašeč vrtule. Díl vrtule má ale trn pro vylepení si trupu. Pokud postavíte model s vrtulí volně loženou nemáte problém jinak musíte buď vrtat motor nebo vrtuli. Já se rozhodl pro vrtuli a odvrtal 2mm
Středa 22.1.2025 5:30

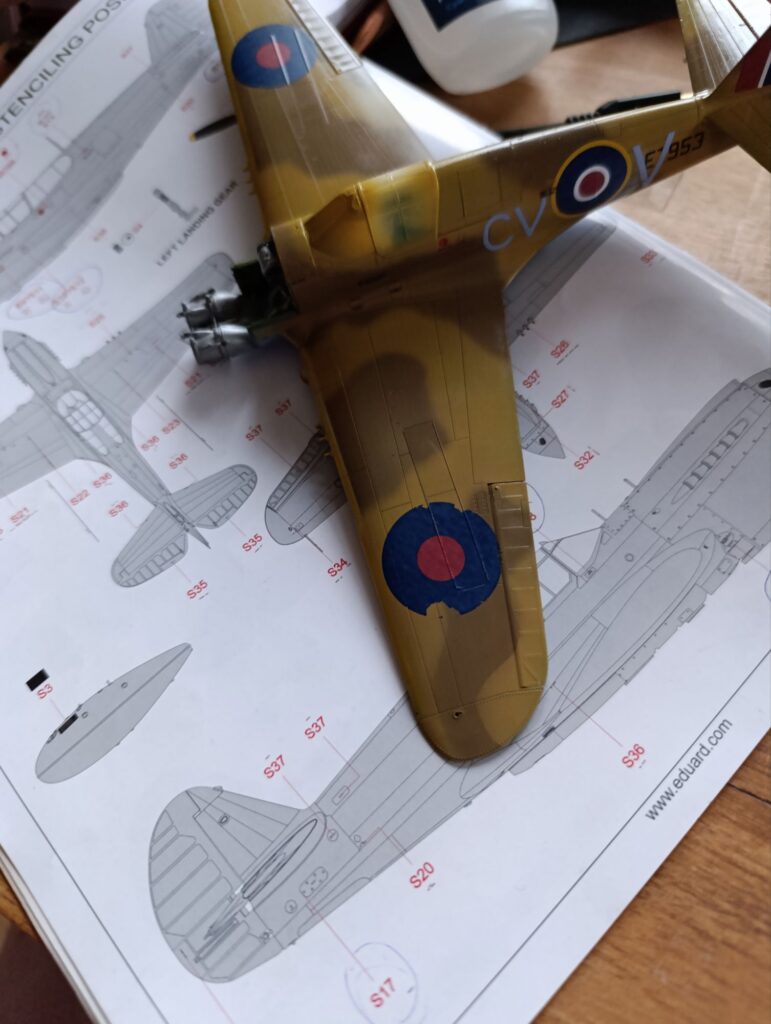

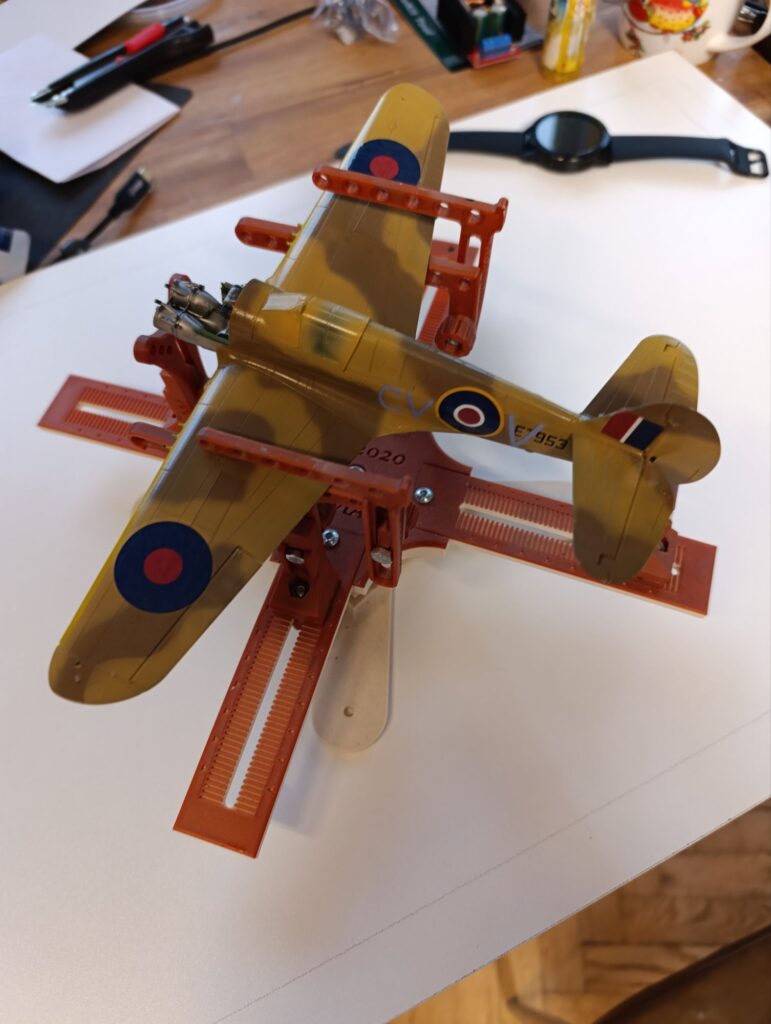

Nastává pro mě nejnepříjemnější část stavby: obtisky Eduard. Ještě večer jsem nastříkal lesklý lak Gunze. Ráno jsem si přivstal abych nalepil obtisky… Základní marking . Nyní musí dokonale vyschnout před loupáním.
Debilní loupací obtisky . Ale na druhou stranu jediný nepovedený.

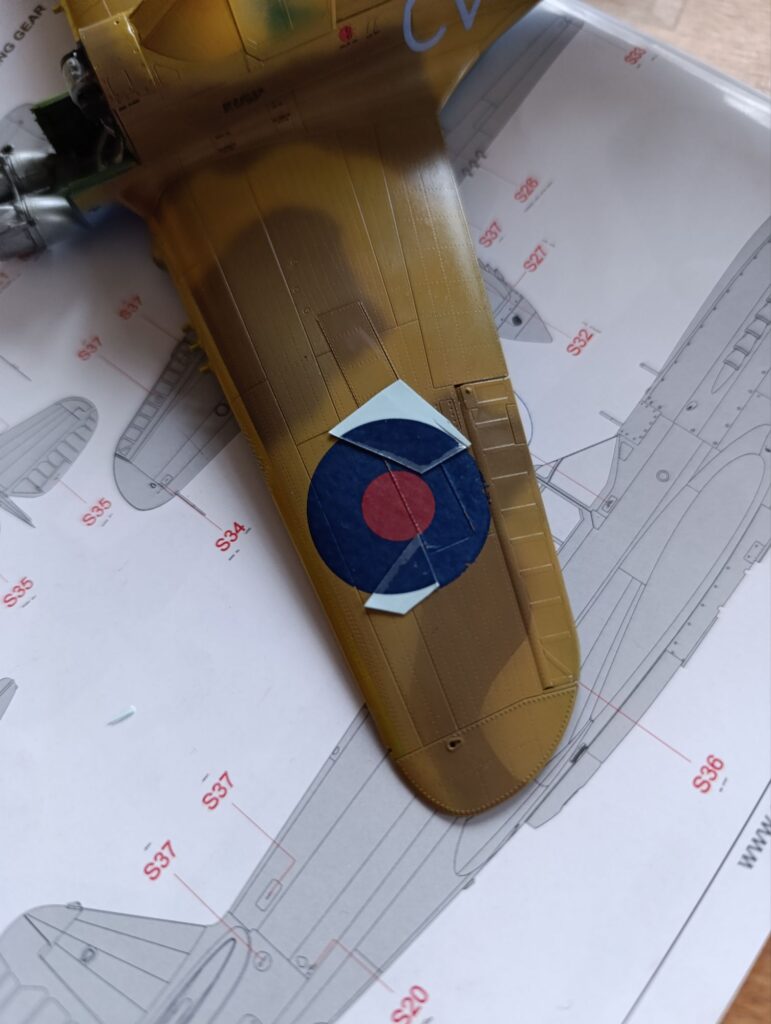

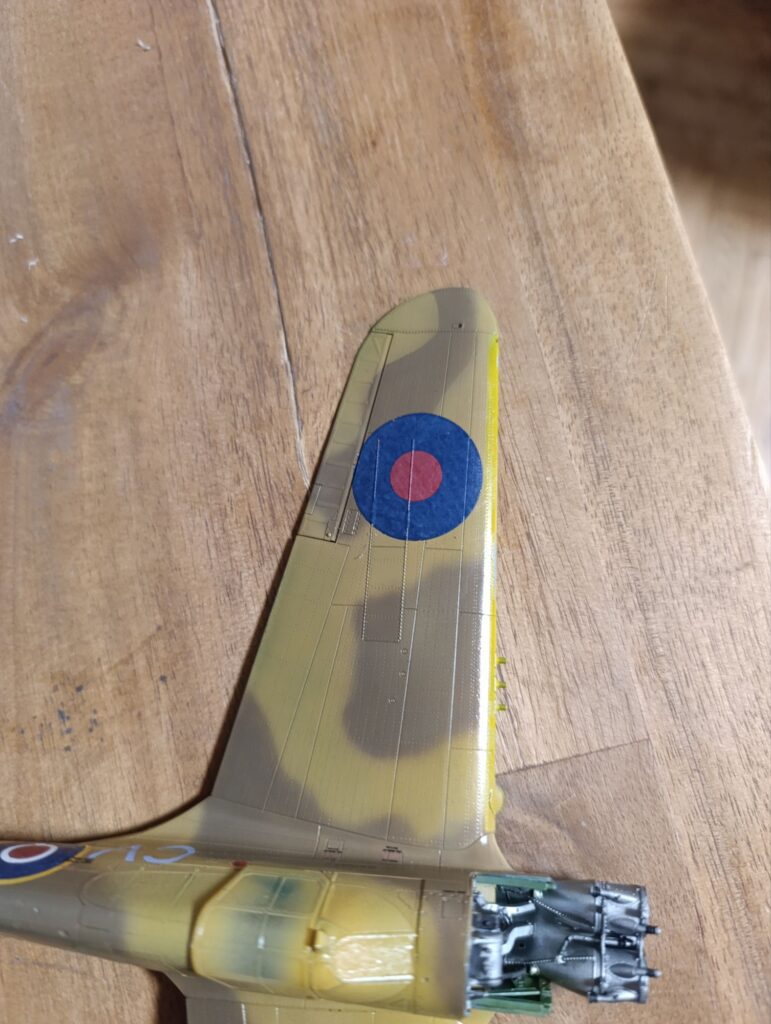

Jediný znak se mě při loupání laku poškodil. Už se mě to stalo několikrát. Opravu dělám tak, že podle rozsahu poškození buď nahradím celým znakem, pokud je. pokud je poškození menší „zaflastruji“ to kousky vystřiženými z jiného znaku.
Na druhém snímku je vidět znak po odstranění lakové vrstvy. Vzhledem k praktický minimální tloušťce obtisků po odstranění vrchní krycí vrstvy nevzniká ani schod.
23.1.2025 6:00
Dnes mám celý den home office a porady budu trávit se sluchátky na uších, je tedy šance dokončit model, byl by to přesně týden od obdržení stavebnice.
Podklady pro stavbu podvozku podvozku krásně vidět hadice k brzdě.
Pneumatika u CV*V byla buď hladká nebo s drážkami, resinové (3d) ve stavebnici jsou se vzorkem kosočtverčkovým nebo s obdélníkovým.
